埋弧焊(han)時為了調整焊(han)接機(ji)頭(tou)與焊(han)件(jian)的相(xiang)對位置(zhi)，使整個(ge)焊(han)接過程中待焊(han)處(chu)始終處(chu)于最適合(he)(he)焊(han)接的位置(zhi)，還要保證在施焊(han)過程中穩定、可靠安全(quan)，一般均需有相(xiang)應的輔助(zhu)設(she)備(bei)與焊(han)機(ji)相(xiang)配合(he)(he)。必需的輔助(zhu)設(she)備(bei)有焊(han)接夾具、焊(han)件(jian)變(bian)位設(she)備(bei)、焊(han)機(ji)機(ji)頭(tou)變(bian)位設(she)備(bei)和焊(han)縫(feng)成形設(she)備(bei)等(deng)。
1. 焊接夾具(ju)

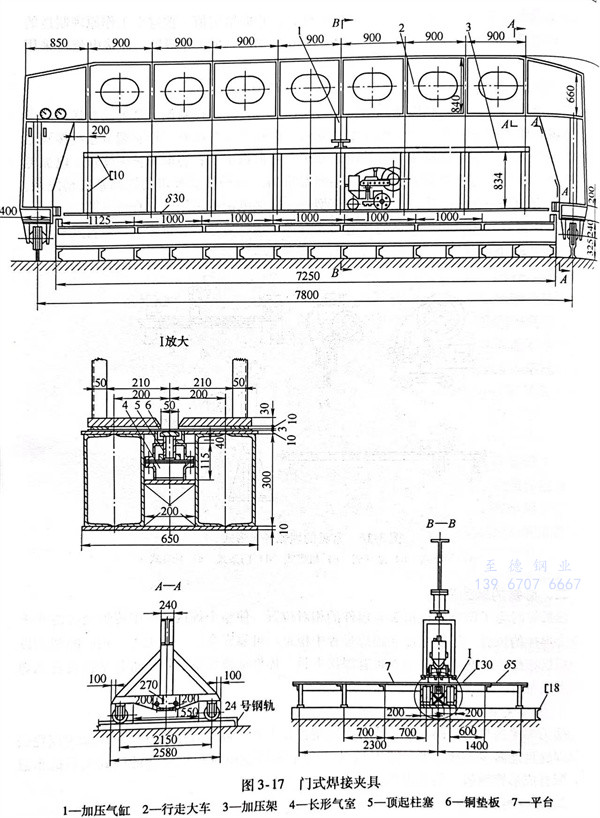

使用(yong)焊(han)(han)(han)接夾具的(de)(de)目的(de)(de)在于(yu)使焊(han)(han)(han)件(jian)準確定位并夾緊，以便焊(han)(han)(han)接。這樣可(ke)以減少或免去定位焊(han)(han)(han)縫且能(neng)減少焊(han)(han)(han)接變形(xing)。圖(tu)3-17為一種常用(yong)的(de)(de)鋼板拼焊(han)(han)(han)縱焊(han)(han)(han)縫的(de)(de)門式夾具的(de)(de)示(shi)意圖(tu)，配有成形(xing)銅墊板，能(neng)獲得單(dan)面焊(han)(han)(han)雙面成形(xing)的(de)(de)焊(han)(han)(han)縫。
2. 焊件變位設備

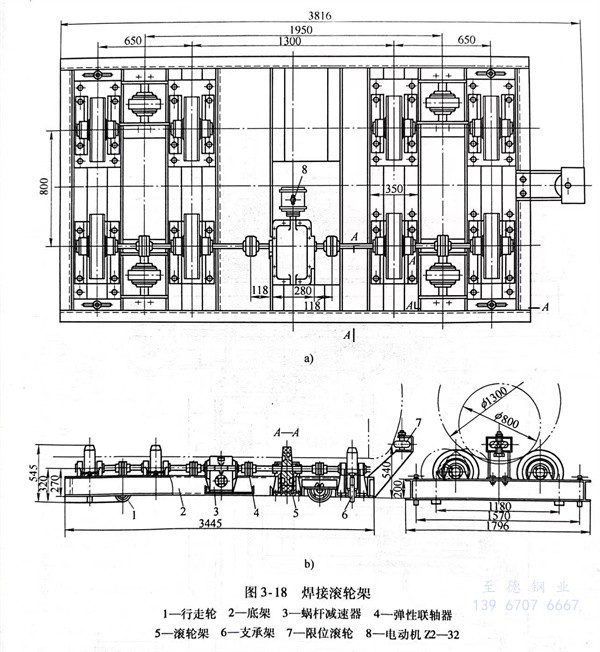

主(zhu)(zhu)要(yao)功(gong)能是使(shi)焊(han)(han)(han)(han)(han)件旋轉(zhuan)(zhuan)、傾斜(xie)、翻(fan)轉(zhuan)(zhuan)以(yi)使(shi)待焊(han)(han)(han)(han)(han)處處于(yu)(yu)最適(shi)合的(de)(de)(de)焊(han)(han)(han)(han)(han)接(jie)位(wei)置，來達(da)到(dao)提高生產效(xiao)率，改善焊(han)(han)(han)(han)(han)縫質量和(he)(he)減輕人工勞(lao)動(dong)(dong)強度為(wei)目的(de)(de)(de)。焊(han)(han)(han)(han)(han)件變(bian)位(wei)設備(bei)的(de)(de)(de)形(xing)式、結構(gou)和(he)(he)尺(chi)寸(cun)要(yao)根(gen)據焊(han)(han)(han)(han)(han)接(jie)構(gou)件的(de)(de)(de)形(xing)式、重量專門(men)設計，通(tong)常有(you)滾(gun)輪(lun)架(jia)和(he)(he)翻(fan)轉(zhuan)(zhuan)機(ji)等(deng)。用(yong)于(yu)(yu)回(hui)轉(zhuan)(zhuan)體(ti)的(de)(de)(de)尺(chi)寸(cun)要(yao)根(gen)據焊(han)(han)(han)(han)(han)接(jie)構(gou)件的(de)(de)(de)形(xing)式、重量專門(men)設計，通(tong)常有(you)滾(gun)輪(lun)架(jia)和(he)(he)翻(fan)轉(zhuan)(zhuan)機(ji)等(deng)。用(yong)于(yu)(yu)回(hui)轉(zhuan)(zhuan)體(ti)的(de)(de)(de)典(dian)型滾(gun)輪(lun)架(jia)如圖3-18所示。長(chang)軸(zhou)式焊(han)(han)(han)(han)(han)接(jie)滾(gun)輪(lun)架(jia)的(de)(de)(de)主(zhu)(zhu)動(dong)(dong)滾(gun)輪(lun)與(yu)從(cong)動(dong)(dong)滾(gun)輪(lun)的(de)(de)(de)數(shu)量較多時，要(yao)求滾(gun)輪(lun)始終(zhong)保持在同一軸(zhou)線上(shang)，焊(han)(han)(han)(han)(han)件在上(shang)面不易(yi)變(bian)形(xing)和(he)(he)打滑。這種滾(gun)輪(lun)架(jia)適(shi)用(yong)于(yu)(yu)焊(han)(han)(han)(han)(han)接(jie)中(zhong)、薄壁(bi)、長(chang)度大的(de)(de)(de)筒(tong)形(xing)焊(han)(han)(han)(han)(han)件。筒(tong)體(ti)上(shang)若有(you)凸出附(fu)件，應(ying)防止轉(zhuan)(zhuan)動(dong)(dong)中(zhong)與(yu)長(chang)軸(zhou)相干涉。
3. 焊機機頭變位設備

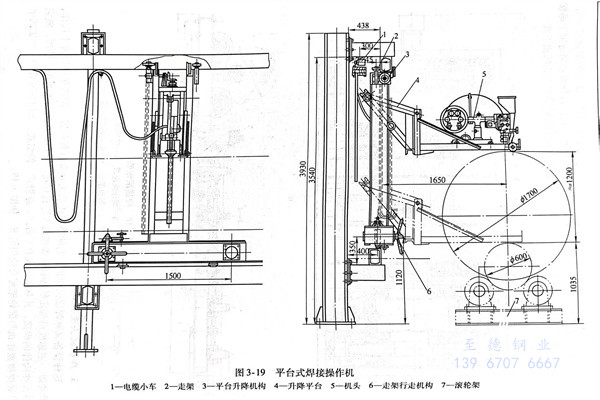

這種設備又稱焊(han)接(jie)操作機(ji)(ji)(ji)。它能(neng)將焊(han)接(jie)機(ji)(ji)(ji)頭對準待焊(han)位(wei)置，使之在(zai)該位(wei)置上操作，或者以一(yi)定(ding)速度沿規(gui)定(ding)軌跡(ji)移動焊(han)機(ji)(ji)(ji)機(ji)(ji)(ji)頭進行焊(han)接(jie)。它與焊(han)接(jie)滾輪架等(deng)配合(he)使用，能(neng)完成各種構件的(de)焊(han)接(jie)，其基本形式(shi)有平臺式(shi)、懸(xuan)臂式(shi)、伸縮式(shi)、龍門式(shi)等(deng)幾種。常用的(de)平臺式(shi)焊(han)接(jie)操作機(ji)(ji)(ji)與滾輪架配合(he)使用情況(kuang)，如圖3-19。
4. 焊縫成形設(she)備

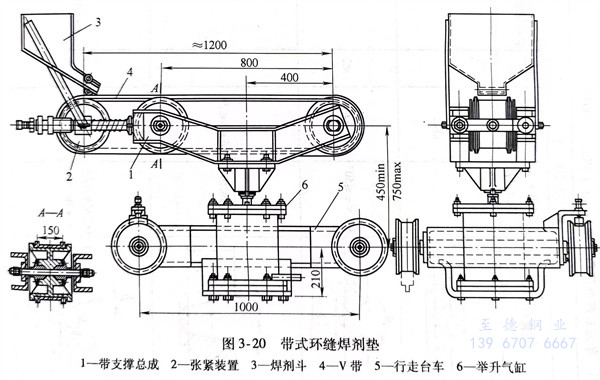

由于埋弧焊的電弧功率大，在對接接頭焊接時，為了防止熔化金屬的流失和燒穿并促使焊縫背面成形，往往需要在焊縫背面加墊板。最常用的焊縫成形設備除前面所述銅墊板外，還有焊劑襯墊，它適用于縱焊縫和環焊縫。圖3-20為典型的帶式環焊縫焊劑墊的示意圖。圖中舉升氣缸6在工作時將帶支撐總成1舉起，使帶兩邊凸棱與工作表面接觸，帶在摩擦力的作用下隨焊件運動。位于帶一端的焊劑斗3內焊劑經出料口落在帶上，傳到待焊點之下方，托住高溫的熔池，過后將多余焊劑傳到另一端，落入回收箱內，供重復使用。
