對55mm厚304不銹鋼(gang)板（我國標準牌號為06Cr19Ni10鋼板）采用埋弧(hu)焊的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不(bu)銹鋼厚板焊接產品提供可靠的依據。


1. 材料的(de)選用


  選用(yong)(yong)母材(cai)(cai)(cai)為(wei)常用(yong)(yong)的304不銹鋼板進行(xing)埋弧焊(han)(han)接，板材(cai)(cai)(cai)尺(chi)寸為(wei)350mmx200mmx55mm。其化學(xue)(xue)成(cheng)分和力學(xue)(xue)性(xing)(xing)能見表(biao)3-64。焊(han)(han)接材(cai)(cai)(cai)料選用(yong)(yong)ER308L（相(xiang)當(dang)于我國牌號H03Cr21Ni10Si）焊(han)(han)絲，直徑為(wei)4mm，其成(cheng)分見表(biao)3-65，焊(han)(han)劑(ji)選用(yong)(yong)燒(shao)結焊(han)(han)劑(ji)SJ601。與(yu)ER308L焊(han)(han)絲配合使(shi)用(yong)(yong)，可使(shi)焊(han)(han)接工藝性(xing)(xing)良好、焊(han)(han)縫(feng)成(cheng)形美觀、脫渣(zha)容易。

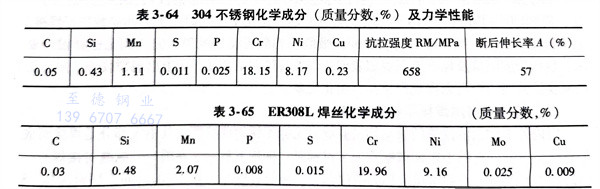

表 64.jpg



2. 焊接工(gong)藝(yi)的(de)選用


  選用(yong)ZX7-1000M埋弧焊機焊接304不(bu)銹鋼板，采用(yong)對接接頭，開30°坡(po)口，留2mm鈍(dun)邊，焊前將坡(po)口兩側20～30mm范圍內的水分油污等有害雜質(zhi)(zhi)應清(qing)理干凈，并(bing)通過打(da)磨呈現出金(jin)屬光(guang)(guang)澤；焊絲表面也應清(qing)除油污、有害雜質(zhi)(zhi)，保持(chi)光(guang)(guang)亮。


  焊(han)(han)(han)(han)接(jie)(jie)時(shi)焊(han)(han)(han)(han)縫兩頭加引弧(hu)板，并預留24°～25°左右的反變形量。首先用MIG焊(han)(han)(han)(han)進行打底焊(han)(han)(han)(han)接(jie)(jie)；然后采用埋弧(hu)焊(han)(han)(han)(han)，按焊(han)(han)(han)(han)接(jie)(jie)工藝評定后的焊(han)(han)(han)(han)接(jie)(jie)參數(shu)，見表(biao)3-66，進行多層(ceng)多道(dao)焊(han)(han)(han)(han)接(jie)(jie)直到坡(po)口(kou)填滿(man)(man)；其(qi)后對(dui)焊(han)(han)(han)(han)縫坡(po)口(kou)反面刨(bao)槽清根處(chu)理，再用埋弧(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)1～2層(ceng)填滿(man)(man)即(ji)可。1＃試板焊(han)(han)(han)(han)接(jie)(jie)32道(dao)，2＃試板焊(han)(han)(han)(han)接(jie)(jie)39道(dao)。

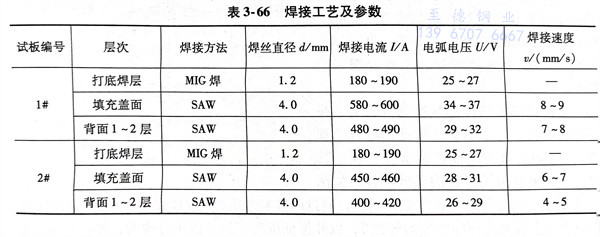

表 66.jpg


3. 試驗(yan)結果分(fen)析


  a. 焊接接頭力學性(xing)能(neng)根據(ju)GB/T 228.1-2010、GB/T 2653-2008 及 GB/T2650-2008標(biao)準進行拉伸、彎曲和沖擊試驗，全部合格。


  b. 顯微硬(ying)(ying)度的測定(ding) 焊(han)縫區(qu)(qu)與母(mu)材硬(ying)(ying)度值接(jie)近或低于兩側焊(han)接(jie)熱影響區(qu)(qu)的硬(ying)(ying)度值，但(dan)總體上硬(ying)(ying)度值相差不大，未發生明顯組(zu)織(zhi)脆(cui)化現象。


  c. 焊(han)接接頭的(de)微(wei)觀組織分析 顯微(wei)組織均為奧(ao)氏體(ti)＋粒狀碳(tan)化物＋少量鐵素(su)體(ti)，在熔合線附近(jin)組織有所(suo)粗(cu)化，但(dan)未出現明(ming)顯的(de)粗(cu)大(da)（貫(guan)通）柱晶。此外，熱影響(xiang)區較窄，母(mu)材顯微(wei)組織比較均勻。這說(shuo)明(ming)所(suo)選擇的(de)焊(han)接工藝參數相對較合理，避免了熱輸入過大(da)帶來的(de)不利(li)影響(xiang)。


對于厚(hou)55mm的304不銹(xiu)鋼(gang)（我國標準牌(pai)號為06Cr19Ni10鋼(gang)板），采(cai)用(yong)(yong)(yong)埋弧焊(han)(han)的方法，用(yong)(yong)(yong)ER308L焊(han)(han)絲(si)和SJ601 焊(han)(han)劑作為焊(han)(han)接(jie)(jie)材(cai)料，選(xuan)用(yong)(yong)(yong)上述的焊(han)(han)接(jie)(jie)工藝和參(can)數進行焊(han)(han)接(jie)(jie)，其焊(han)(han)接(jie)(jie)接(jie)(jie)頭抗拉(la)強度、彎曲性能及(ji)沖擊吸收功均(jun)獲得良(liang)好效果，完全滿(man)足圖樣設計要(yao)求。顯(xian)微硬度測量及(ji)顯(xian)微組織觀察表明：焊(han)(han)縫與母材(cai)結合良(liang)好，未出現裂紋等缺陷、無(wu)晶(jing)間腐蝕(shi)傾(qing)向(xiang)、焊(han)(han)后未出現嚴重晶(jing)粒粗(cu)化現象(xiang)。
