二氧化碳液態低溫容器槽車是由外容器和內容器組成。內容器材質為06Cr18Ni11Ti不銹鋼,壁厚16mm。內容器外形尺寸:直徑1600mm,長為5786mm,容積為11m3。除進行外觀目視檢查外,還必須對焊縫進行100%的滲透檢測和100%的射線檢測。內容器還要進行2.88MPa干燥無油壓縮空氣試驗和氦質譜真空檢漏,漏氣率不大于2×10-5Pa·L/s。
焊接工藝:所(suo)有縱(zong)焊縫和環焊縫(除一(yi)端頭(tou)與筒(tong)體環焊縫外)均(jun)采用埋弧焊,焊機型號為MZ-1000型,采用直(zhi)流反極(ji)性電源(yuan)。焊絲牌號H08Cr19Ni10Ti,直(zhi)徑為4mm,焊劑(ji)為HJ260。
1. 縱縫埋弧焊(han)
鋼(gang)板放在刨邊機(ji)上(shang)按(an)圖3-72進(jin)行坡口加工,待焊(han)(han)鋼(gang)板放在門式焊(han)(han)接(jie)夾具(圖3-19)上(shang)進(jin)行裝(zhuang)配(pei),待焊(han)(han)處清除(chu)油(you)污后(hou)進(jin)行焊(han)(han)接(jie),焊(han)(han)接(jie)參(can)數見(jian)表(biao)3-62,焊(han)(han)好第1、2層焊(han)(han)縫(feng)后(hou)要進(jin)行清根,先用碳弧氣(qi)刨,然后(hou)用風(feng)動(dong)砂(sha)輪清理打磨出金屬光澤,并(bing)保證清根后(hou)凹槽尺(chi)寸均勻一致(zhi),然后(hou)焊(han)(han)接(jie)第3層焊(han)(han)縫(feng)。
2. 環縫埋弧焊
環(huan)(huan)縫(feng)(feng)(feng)(feng)埋弧焊(han)(han)(han)接包(bao)括筒(tong)節(jie)與(yu)(yu)筒(tong)節(jie)和筒(tong)節(jie)與(yu)(yu)一端頭(tou)的(de)環(huan)(huan)縫(feng)(feng)(feng)(feng)焊(han)(han)(han)接。將焊(han)(han)(han)好的(de)筒(tong)節(jie)、封頭(tou)放在(zai)焊(han)(han)(han)接滾(gun)輪架(見(jian)圖3-18)上(shang)進(jin)(jin)行(xing)(xing)(xing)裝配(pei),用焊(han)(han)(han)條電弧焊(han)(han)(han)進(jin)(jin)行(xing)(xing)(xing)定位焊(han)(han)(han),在(zai)平(ping)臺式焊(han)(han)(han)接操作機上(shang)(如圖3-19)進(jin)(jin)行(xing)(xing)(xing)環(huan)(huan)縫(feng)(feng)(feng)(feng)焊(han)(han)(han)接,先焊(han)(han)(han)內焊(han)(han)(han)縫(feng)(feng)(feng)(feng)(第1、2層)然(ran)后按縱縫(feng)(feng)(feng)(feng)工藝進(jin)(jin)行(xing)(xing)(xing)清(qing)根再焊(han)(han)(han)第3層焊(han)(han)(han)縫(feng)(feng)(feng)(feng),焊(han)(han)(han)接參數可參表3-62。
上述縱、環縫(feng)焊(han)(han)接完畢,先進(jin)行(xing)目視檢(jian)查(cha),然(ran)后進(jin)行(xing)100%滲透檢(jian)測(ce),排除(chu)焊(han)(han)縫(feng)表面缺(que)陷后,再進(jin)行(xing)100%射線檢(jian)測(ce),焊(han)(han)縫(feng)內(nei)部質量應(ying)達到設計(ji)圖樣要求(qiu)后才能進(jin)行(xing)下面工序。
3. 另一(yi)封頭與筒體焊接

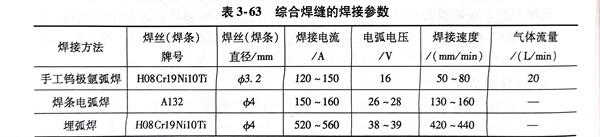

內容(rong)(rong)器是(shi)一個密封(feng)容(rong)(rong)器(除(chu)輸(shu)(shu)入、輸(shu)(shu)出液管路(lu)外(wai)),沒(mei)有人孔裝(zhuang)置,焊(han)接設備和(he)人員(yuan)無法進入容(rong)(rong)器內操作。采用的焊(han)接工藝(yi)如圖3-73所示(shi)。內環(huan)縫(feng)(feng)(feng)增加了一個環(huan)形(xing)墊圈,材質(zhi)與內容(rong)(rong)器材質(zhi)相(xiang)同(tong),墊圈厚度為(wei)4mm,寬(kuan)度為(wei)30mm。先用鎢極(ji)氬弧(hu)(hu)焊(han)進行(xing)打底焊(han),保證焊(han)透實(shi)現單(dan)面焊(han)雙面成形(xing),通過(guo)100%射線檢測判片合格后(hou),進行(xing)第2層焊(han)條電弧(hu)(hu)焊(han),其目的是(shi)提高焊(han)縫(feng)(feng)(feng)厚度,防止埋(mai)弧(hu)(hu)焊(han)時由于熔深過(guo)大(da)而(er)將打底焊(han)焊(han)縫(feng)(feng)(feng)焊(han)穿。第3層環(huan)形(xing)焊(han)縫(feng)(feng)(feng)用埋(mai)弧(hu)(hu)焊(han)完成。各層焊(han)縫(feng)(feng)(feng)的焊(han)接參數見表3-63。焊(han)后(hou)將環(huan)焊(han)縫(feng)(feng)(feng)進行(xing)滲透檢測和(he)射線檢測合格后(hou)再進行(xing)無油干燥氣(qi)壓(ya)試(shi)驗和(he)氮質(zhi)譜真空(kong)檢漏。全部(bu)滿(man)足圖樣技術性能(neng)要(yao)求后(hou)才(cai)能(neng)與外(wai)容(rong)(rong)器進行(xing)組(zu)裝(zhuang)。
