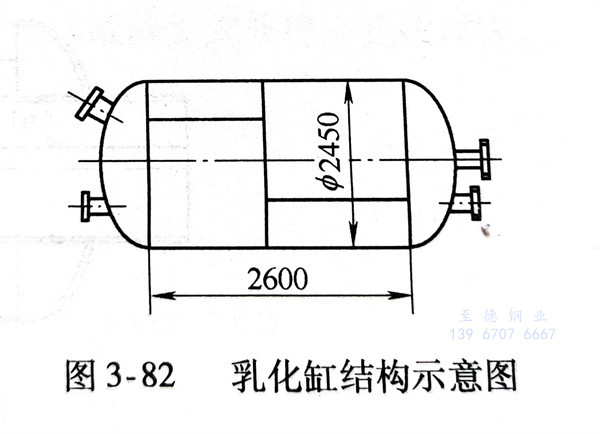

乳化缸用厚為6mm的316L不銹鋼（相當于我國牌號06Cr18Ni12Mo2Cu2）鋼板制成，其結構示意圖如圖3-82所示。該產品設計壓力為0.1MPa，工作溫度為5～110℃，屬于Ⅰ類壓力容器。按《不銹鋼硝酸一氫氟酸腐蝕試驗方法》進行晶(jing)間腐蝕，要求腐蝕比值≤1.5。為了提高產品焊接質量采用等離子弧焊，不開坡口，實現單面焊雙面成形工藝。

1. 焊前準備

  待焊件兩(liang)側去(qu)除(chu)毛(mao)刺，用(yong)丙酮清(qing)洗待焊處15～20mm范圍內油污。

  焊(han)(han)(han)接(jie)縱(zong)縫時(shi)，要使用引(yin)弧(hu)板和引(yin)出弧(hu)板。焊(han)(han)(han)槍保持垂直位置(zhi)，背面加銅墊板，目的是(shi)提高背面氬(ya)氣保護效果，保護焊(han)(han)(han)縫不受氧化；同時(shi)可以減少合金元素的燒損(sun)，防止(zhi)產生熱裂(lie)紋又能提高焊(han)(han)(han)接(jie)接(jie)頭耐腐蝕能力。

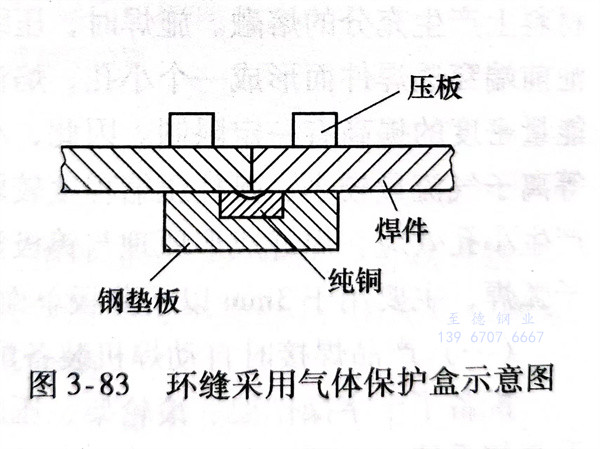

  環(huan)縫(feng)背(bei)面采用(yong)(yong)氣體保(bao)護焊(han)(han)，如圖3-83所示，焊(han)(han)槍稍向焊(han)(han)件(jian)的旋(xuan)轉方向前移，使焊(han)(han)接(jie)(jie)熔池能在相對水(shui)平位置上凝固。為了保(bao)證環(huan)縫(feng)焊(han)(han)接(jie)(jie)質量，必須要求筒(tong)節與封頭裝(zhuang)配良好，可采用(yong)(yong)專用(yong)(yong)夾具(ju)固定。

2. 焊接設(she)備與工藝

 a. 焊接設(she)備

   美國制造的PS-3000飛亞特逆變(bian)焊機。

 b. 焊(han)接參數

   見表3-76，為了避免產生氣孔，保護氣體中H₂量不宜過大。

 c. 焊后檢查

  焊(han)縫(feng)外觀(guan)質(zhi)量良好(hao)，無氣孔、咬邊等缺陷，焊(han)縫(feng)均(jun)勻(yun)美觀(guan)；焊(han)縫(feng)內(nei)部(bu)經(jing)X射(she)線檢測符合JB4730-1994 Ⅰ級(ji)判片標準(zhun)；按《不銹鋼硝酸一氫氟酸腐蝕試驗方法》進(jin)行考核，腐蝕度比值為(wei)1.3，小于要求的1.5。
