1. 碳(tan)（C）含量標識

a. 舊牌號

Cr之前的數字表示碳的千分之幾的含量。如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17（440A），分別表示碳（C）含量千分之二和千分之七；C≤0.08％為低碳，標識為“0”，如（304）0Cr18Ni9（06Cr19Ni10）；C≤0.03％為超低碳，標識為“00，如00Cr17Ni14Mo2(316L)。

b. 新牌號

 Cr之前的數字(zi)表示碳（C）的萬分之幾的含量。如：

 201牌號(hao)為12Cr17Mn6Ni5N（舊(jiu)牌號(hao)為1Cr17Mn6Ni5N），表示碳（C）含量(liang)萬分(fen)之十二(0.12%);

 304牌號為06Cr19Ni10（舊牌號為0Cr18Ni9），表示碳（C）含量萬分(fen)之六（0.06％）；

 316L牌號為022Cr17Ni12Mo2（舊牌號為00Cr17Ni14Mo2），表示碳（C）含量萬分之二點二（0.022％）。

 其他標識(shi)基本不(bu)變(bian)。新牌號(hao)中碳（C）含量較(jiao)之以前更加明(ming)確，對(dui)產(chan)品生產(chan)技術也有(you)了(le)更高的要求。

2. 個(ge)別材質原料(liao)含量發生調整

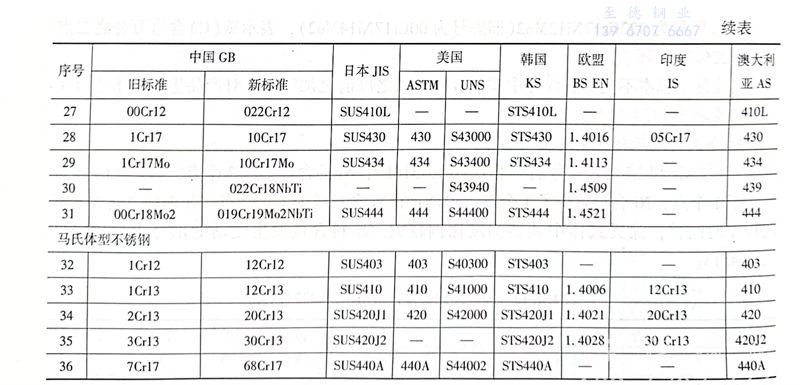

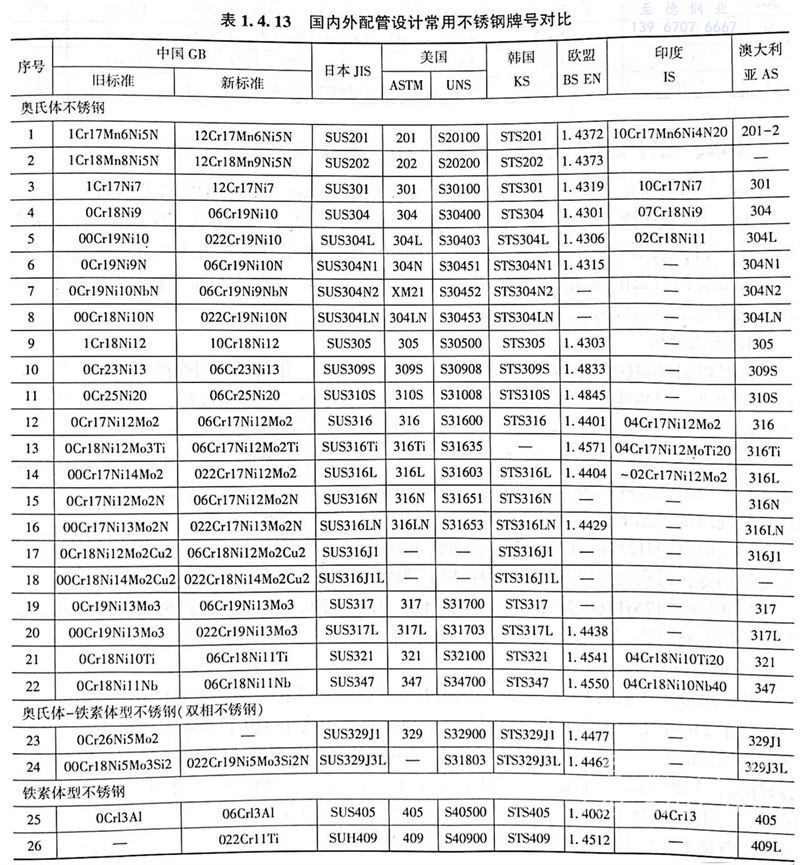

  304中(zhong)(zhong)Cr和(he)Ni的含量分別漲(zhang)了(le)1個(ge)點(dian)(dian)，316L中(zhong)(zhong)Ni的含量上漲(zhang)2個(ge)點(dian)(dian)；444中(zhong)(zhong)Cr含量上漲(zhang)了(le)1個(ge)點(dian)(dian)，Ni含量減少(shao)了(le)1個(ge)點(dian)(dian)；304N1中(zhong)(zhong)Ni含量減少(shao)了(le)1個(ge)點(dian)(dian)。各(ge)鋼(gang)種(zhong)之間做了(le)不同程度的調整，鎳奧式體(ti)中(zhong)(zhong)調整幅(fu)度比(bi)例(li)較大(da)。原料含量發生變動的部分鋼(gang)種(zhong)比(bi)較見表1.4.13。
