熱擠壓香蕉視頻app破解碼:不銹鋼管坯料感(gan)應加熱(re)(re)(re)時的(de)效(xiao)率(lv)(lv)(lv)(lv)，取決于電(dian)流(liu)頻(pin)率(lv)(lv)(lv)(lv)的(de)正確(que)選擇：總效(xiao)率(lv)(lv)(lv)(lv) = 電(dian)效(xiao)率(lv)(lv)(lv)(lv) × 熱(re)(re)(re)效(xiao)率(lv)(lv)(lv)(lv) ，式中(zhong) 電(dian)效(xiao)率(lv)(lv)(lv)(lv)——考(kao)慮(lv)到(dao)電(dian)流(liu)通過感(gan)應器(qi)銅線(xian)而引起(qi)能量損(sun)失的(de)效(xiao)率(lv)(lv)(lv)(lv)；熱(re)(re)(re)效(xiao)率(lv)(lv)(lv)(lv)——考(kao)慮(lv)到(dao)透過感(gan)應器(qi)熱(re)(re)(re)絕(jue)緣的(de)熱(re)(re)(re)損(sun)失以及加熱(re)(re)(re)裝置工(gong)作過程中(zhong)輻射掉(diao)的(de)熱(re)(re)(re)損(sun)失時的(de)效(xiao)率(lv)(lv)(lv)(lv)。

 電效率隨著電流頻率的升高而提高，并以漸線的形式接近于其本身的極限當不銹鋼管坯(pi)料直徑與熱金屬內電流穿透深度之比等于10時的電流頻率，使加熱裝置的電效率達到最高。

 由于感應電流(liu)只沿(yan)坯(pi)料(liao)的(de)(de)(de)表(biao)面層流(liu)動，所以熱(re)量也只產(chan)生于坯(pi)料(liao)的(de)(de)(de)表(biao)面層而在這一活(huo)性放熱(re)層下的(de)(de)(de)金屬(shu)層是按導熱(re)的(de)(de)(de)方式(shi)來(lai)進行加(jia)熱(re)。由于這種方式(shi)的(de)(de)(de)傳熱(re)需(xu)要(yao)較長的(de)(de)(de)時(shi)間，因而增(zeng)加(jia)了(le)熱(re)損失。為(wei)了(le)提高加(jia)熱(re)裝(zhuang)置(zhi)的(de)(de)(de)熱(re)效率，采用降低(di)電流(liu)頻(pin)率來(lai)增(zeng)加(jia)坯(pi)料(liao)的(de)(de)(de)電流(liu)穿(chuan)透深度，可縮短加(jia)熱(re)時(shi)間。

 理論計算與實(shi)(shi)驗得出，對于(yu)圓(yuan)坯，當直(zhi)徑與電(dian)流(liu)穿透深度(du)之(zhi)比(bi)在3~5時(shi)，加熱(re)裝置(zhi)的總效率最大(da)。而實(shi)(shi)際上當這個比(bi)值(zhi)在2.5~60時(shi)，所選的電(dian)流(liu)頻(pin)率已經能夠滿(man)足要求。各種(zhong)直(zhi)徑的圓(yuan)坯感應加熱(re)時(shi)，標準電(dian)流(liu)頻(pin)率的合理應用范(fan)圍列于(yu)表 2-10。

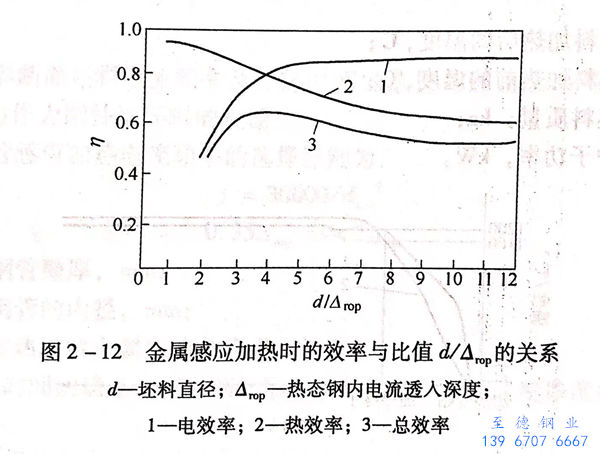

 圖 2-12 所示為感應(ying)加熱(re)裝置的(de)電效率、熱(re)效率和(he)總效率與比值的(de)關(guan)系特(te)征曲(qu)線。

  鐵磁(ci)性壞料(liao)加熱時(shi)，為了(le)提高加熱速度和減小單位能耗，可以用兩種頻(pin)(pin)(pin)率的電流，即在磁(ci)性轉變點以前用低頻(pin)(pin)(pin)，如60mm及(ji)更大(da)直徑不銹(xiu)鋼管坯料(liao)時(shi)用50Hz電流頻(pin)(pin)(pin)率。而在熱規范時(shi)，則按上述原則選頻(pin)(pin)(pin)。但選用雙頻(pin)(pin)(pin)時(shi)應該是經(jing)濟(ji)的。
