不銹鋼應力腐蝕是由材(cai)料、環境和應力三者共同作用的(de)結(jie)果，如圖5-1所示。

不同的金屬或合金發生應力腐蝕(shi)的環境是不同的，截至目前已發現奧氏體不銹鋼在含鹵素離子環境、H₂S水溶液、NaOH溶液等40多種介質中都會發生應力腐蝕。應力腐蝕一般具有以下特點。

1. 脆(cui)性斷裂

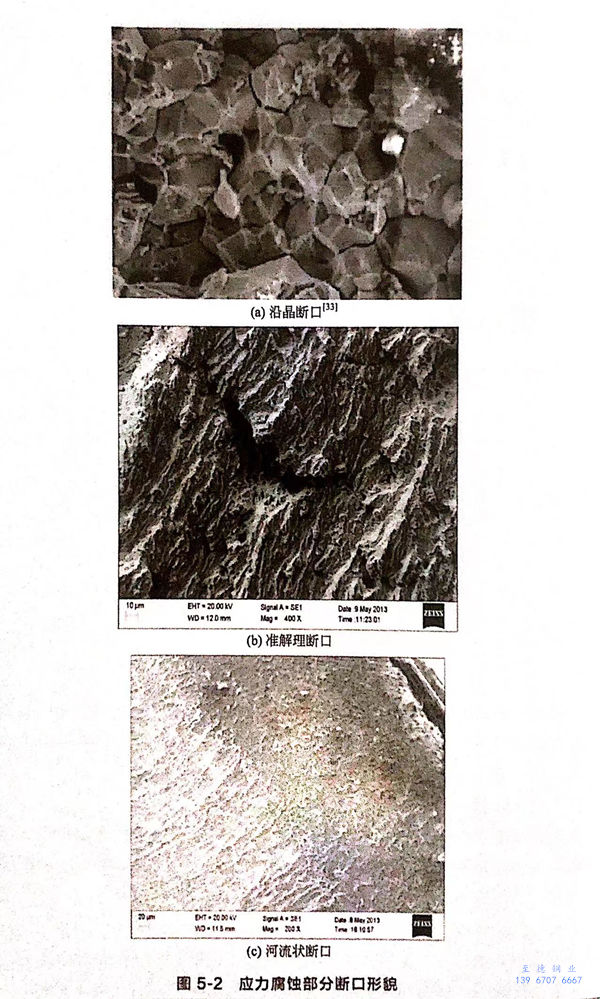

  應力腐蝕(shi)斷(duan)口是典(dian)型的脆性斷(duan)口，斷(duan)口附(fu)近肉(rou)眼觀(guan)察不到腐蝕(shi)產(chan)物和(he)塑性變(bian)形。斷(duan)口形貌包括(kuo)河流狀(zhuang)、扇狀(zhuang)、羽(yu)毛狀(zhuang)、魚(yu)骨狀(zhuang)等，在(zai)宏觀(guan)上裂紋擴展垂(chui)直于應力方(fang)向，其(qi)形態(tai)有沿晶型、穿晶型和(he)混合(he)型，如圖(tu)5-2所(suo)示(shi)。

2. 樹枝狀裂紋

  應力(li)腐(fu)蝕裂紋具有典型的樹枝狀特點，這是在腐蝕類型判斷中比較重要的依據。裂紋主干短粗，分支細長。裂紋較深，但寬度較窄。從不同方向觀察到的裂紋形貌是不一樣的，部分裂紋形貌如圖5-3所示。

3. 不(bu)確定性

  不確定性一是指產生時間的不確定性；二是指裂紋擴展方向的不確定性。裂紋的萌生時間與環境、應力、材料以及使用狀態有關，其孕育期少則幾天，多則幾十年。裂紋的擴展方向具有一定的隨機性，裂紋主干基本垂直于拉應力方向延伸，而分支在材料的三個幾何方向都有擴展，在擴展過程中具有一定的隨機性。裂紋擴展速度一般為10^-7~10^-4mm/s。
