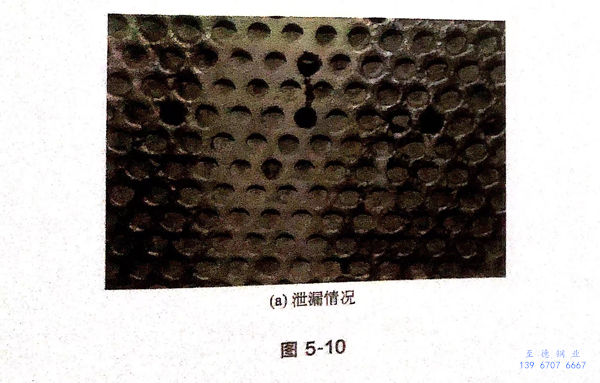

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼(gang)換熱管(guan)和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換熱管尺寸： 25mm×2mm.

3. 工作環境

  殼程：過熱蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失(shi)效情(qing)況：不銹鋼換熱管和(he)管板連接處(chu)的(de)管內(nei)有水滲入，如圖(tu)5-10所示。

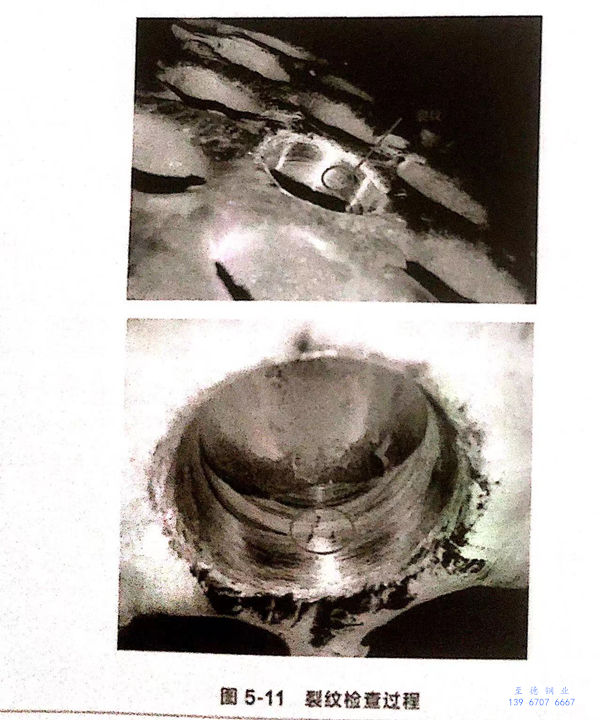

 對泄漏(lou)位(wei)置打(da)磨后，在管內壁(bi)發現裂(lie)(lie)紋(wen)，隨著深入(ru)打(da)磨，裂(lie)(lie)紋(wen)寬度逐漸增大(da)，如圖5-11所示，說明裂(lie)(lie)紋(wen)起源(yuan)于換熱管外(wai)壁(bi)。

 4. 分析過程(cheng)

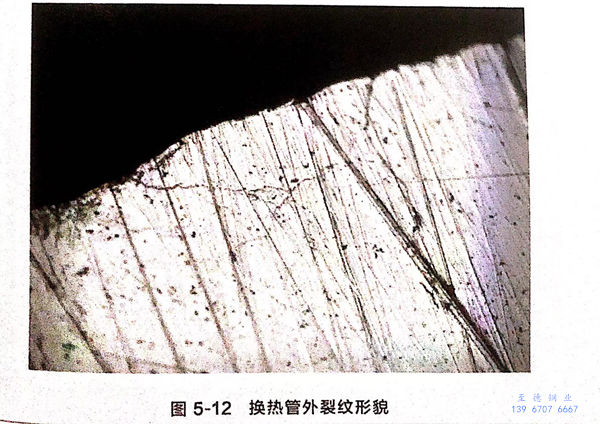

 切割一段泄漏的換熱管進行(xing)分析。肉(rou)眼(yan)觀(guan)察到換熱管外壁(bi)有(you)一凹坑(keng)，從凹坑(keng)位置(zhi)開始打磨，在顯微鏡下觀(guan)察到樹枝狀裂(lie)紋，如圖5-12所示。

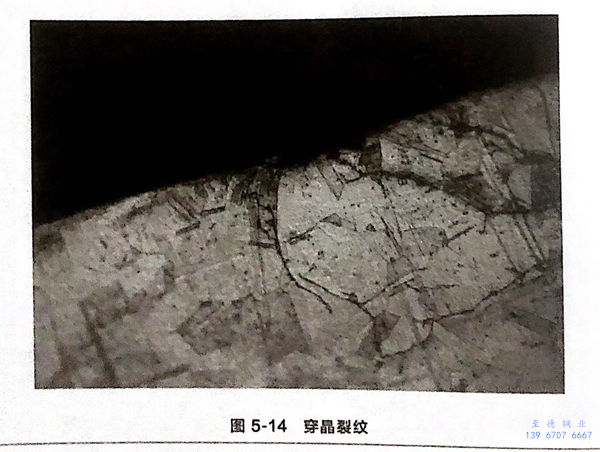

 材料(liao)的金相(xiang)組織(zhi)為典型的奧氏體組織(zhi)，如圖(tu)5-13所(suo)(suo)示。在顯(xian)微鏡下觀察到有明顯(xian)的穿(chuan)晶裂紋，如圖(tu)5-14所(suo)(suo)示。

 同時，在廢熱(re)鍋爐進口水中檢測出氯離(li)子，綜合分析可(ke)判斷：不銹鋼換熱(re)管泄(xie)漏是由應力腐蝕開裂引起的。
