香蕉视频app破解码

00Cr16Ni60Mo16W4 (Hastelloy C-276)

   Hastelloy C-276合金中外牌號： 美國UNS：N10276 ，德國DIN： NiMo16Cr15W  W-Nr: 2.4819  中國GB/T: NS 334  英國BS： NA 17D  化學成分標號：00Cr16Ni60Mo16W4

 （00Cr16Ni60Mo16W4 ）Hastelloy C-276 合金于1965年問世，1970年后采用爐外精煉工藝（AOD,VOD）進行生產，以獲得超低碳（C ≤ 0.02% )和高純度的合金內在質量。為了降低0Cr16Ni60Mo16W4合金的焊后和熱成型后晶間腐蝕的敏感性和脆性，克服Hastelloy C合金焊接后或熱成型后尚需要進行固溶處理的嚴重缺點，除降低碳含量（C ≤ 0.02% )外，還降低了合金中的硅含量到≤ 0.08%。降低碳含量可減少合金中的碳化物析出的數量；降低硅含量可減少合金中金屬間相的沉淀數量，從而達到提高合金耐晶間腐蝕性能的目的。與此同時，合金的塑性、韌性和加工成型也有極大的改善。

一、化學成分

   00Cr16Ni60Mo16W4 合金化學成分見下表，其特點是低(di)碳、低(di)硅。

二、耐(nai)蝕性能

  1. 全面腐蝕

  一般情況0Cr16Ni60Mo16W4的腐蝕數據對(dui)00Cr16Ni60Mo16W4也是適(shi)用的。表3-5-26和圖(tu)3-5-16~圖(tu)3-5-21列(lie)出了該合金本身進行腐蝕試(shi)驗所取得的結果(guo)。顯然，00Cr16Ni60Mo16W4合金固溶(rong)態的耐蝕特點(dian)與0Cr16Ni60Mo16W4完全一致。因此，前(qian)述 0Cr16Ni60Mo16W4 合金的耐蝕性結果(guo)仍可適(shi)用于(yu)00Cr16Ni60Mo16W4合金。

  2. 局(ju)部腐蝕(shi)

  試驗表明，00Cr16Ni60Mo16W4 合金的晶間腐蝕敏感性遠比0Cr16Ni60Mo16W4低。但是，當在600~1150℃敏化或焊后冷卻時，此合金中仍有二次碳化物和一些金屬間相析出，因而在某些介質條件下仍然影響00Cr16Ni60Mo16W4 合金在焊接用途的使用。在5%FeCl₃+10%NaCl溶液中，室溫下試驗72h,00Cr16Ni60Mo16W4合金無論是焊態、固溶態，還是焊后熱處理態均無點蝕產生。表3-5-27系在一些介質中，00Cr16Ni60Mo16W4 合金耐點蝕試驗結果。

  在10%FeCl₃ 中進行的縫隙腐蝕試驗結果標準，00Cr16Ni60Mo16W4  耐縫隙腐蝕性能也是較好的。

 3. 加速腐(fu)蝕(shi)試驗(yan)

   加(jia)速腐蝕試驗(yan)是(shi)為了迅速確定 Hastelloy C-276合金(jin)的耐(nai)蝕性是(shi)否滿足工(gong)廠實(shi)際腐蝕環境的需要(yao)。加(jia)速腐蝕試驗(yan)所選用(yong)的介質一般(ban)要(yao)較實(shi)際使用(yong)條件更加(jia)苛(ke)刻。對鎳鉻鉬(mu)型(xing)耐(nai)蝕合金(jin)而言，按規定要(yao)進行鹽酸(suan)彎曲試驗(yan)和硫酸(suan)鐵試驗(yan)。

   鹽(yan)酸彎曲(qu)(qu)試(shi)驗系(xi)10%沸騰(teng)HCI酸中試(shi)驗24小時(shi)，然(ran)后(hou)將試(shi)樣彎曲(qu)(qu)180°。焊接試(shi)樣則要(yao)求垂直于焊縫(feng)方向彎曲(qu)(qu)，且(qie)彎曲(qu)(qu)中部位要(yao)位于熱影響(xiang)區。彎曲(qu)(qu)后(hou)的試(shi)樣在(zai)放大10倍(bei)下觀察有(you)無晶間開裂(lie)現象(xiang)。

   硫酸鐵試驗系在50%H₂SO₄+42g/LFe₂₍SO₄₎₃沸騰溶液中試驗24h。若有晶間腐蝕存在，則試樣的腐蝕會加速。對于Hastelloy C-276合金，可允許的最高腐蝕速率為1.02mm/月或12.24mm/a。

三、力(li)學性能

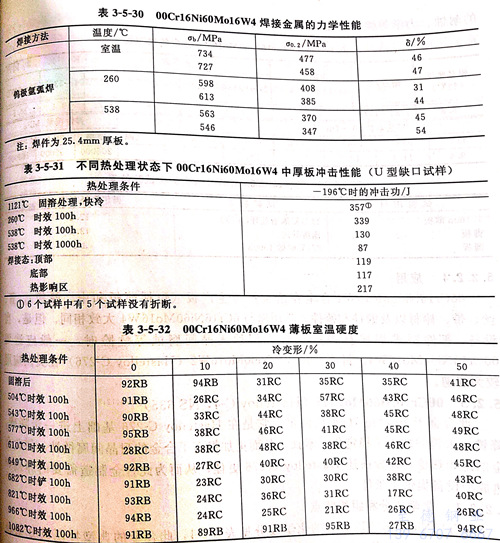

  表(biao) 3-5-29 系 00Cr16Ni60Mo16W4 合金的室溫(wen)和高溫(wen)瞬(shun)時力(li)學(xue)性(xing)(xing)能。表(biao) 3-5-30 則(ze)系焊接金屬的力(li)學(xue)性(xing)(xing)能。 表(biao) 3-5-31 和 表(biao) 3-5-32 分別為不同熱處理條件下的低(di)溫(wen)沖(chong)擊性(xing)(xing)能和室溫(wen)硬度(du)。

四、物(wu)理性(xing)能(neng)

  00Cr16Ni60Mo16W4 合金(jin)的物理(li)性能件下(xia)表

五、焊(han)接性能

Hastelloy C-276合金焊(han)(han)接性(xing)能(neng)良(liang)好，可(ke)以采(cai)用通用的焊(han)(han)接方(fang)法(fa)進行(xing)焊(han)(han)接無特(te)殊困難。而TIG、MIG和手工電弧(hu)焊(han)(han)則(ze)是最常(chang)用的。但(dan)當用于(yu)耐蝕用途(tu)時，不推薦選用乙(yi)炔焊(han)(han)方(fang)法(fa)。焊(han)(han)接過程中要(yao)防(fang)止熱輸入過大(da)，對于(yu)埋弧(hu)焊(han)(han)更應特(te)別(bie)注意(yi)。

六、冷熱加工(gong)及(ji)成型性能

  0Cr16Ni60Mo16W4合(he)金(jin)冷加(jia)工(gong)并無特(te)殊困難。但是(shi)，其熱(re)(re)加(jia)工(gong)則是(shi)鎳基(ji)耐蝕合(he)金(jin)中較困難的一種。這并不(bu)是(shi)由(you)于其熱(re)(re)塑(su)性低(di)，而是(shi)由(you)于變形抗力(li)大，加(jia)工(gong)工(gong)藝(yi)控制要求嚴格所致(zhi)。圖3-5-14和(he)圖3-5-15系國(guo)內對0Cr16Ni60Mo16W4合(he)金(jin)的熱(re)(re)塑(su)性進行試驗(yan)所取得的結果。顯然，電渣重熔(rong)冶(ye)煉可明顯提高(gao)此合(he)金(jin)的熱(re)(re)塑(su)性。合(he)金(jin)鍛態的熱(re)(re)塑(su)性高(gao)于鑄(zhu)態。合(he)金(jin)的熱(re)(re)加(jia)工(gong)及熱(re)(re)成型溫(wen)度以1000~1200℃為宜。

七、熱處理(li)

 在沒有(you)特殊規定(ding)和要(yao)求的情況下，Hastelloy C-276合(he)金進(jin)行固溶處理，即在1121℃下加熱(re)后急冷。在此種(zhong)狀態下，Hastelloy C-276合(he)金才(cai)具有(you)最佳的耐蝕、力學(xue)綜(zong)合(he)性能。

八、應用

Hastelloy C-276合(he)金(jin)在冶金(jin)廠可(ke)生產(chan)板、管、絲、帶、棒材以及鍛件和鑄件。此合(he)金(jin)由于在氯化(hua)物以及含各種有機酸的硫(liu)酸、亞硫(liu)酸、磷酸、各種有機酸、高溫(wen)氟化(hua)氫等(deng)介質(zhi)中的良好(hao)的耐(nai)全(quan)面腐(fu)蝕和局部腐(fu)蝕性能，因此可(ke)制造耐(nai)這(zhe)些介質(zhi)腐(fu)蝕的各種容器、管道、閥門、塔(ta)、槽等(deng)。
