香蕉视频app破解码

00Mo28Ni68Fe2（Hastelloy B-2）

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金的化學成分見(jian)表3-4-1。

一、組織特點(dian)

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金主要是(shi)(shi)為了(le)(le)防止0Mo28Ni65Fe 合(he)金的(de)(de)晶間(jian)腐(fu)(fu)蝕和刀口腐(fu)(fu)蝕而發展起來的(de)(de)。從表3-4-1中可知，此合(he)金與(yu)0Mo28Ni65Fe5 合(he)金的(de)(de)主要區別是(shi)(shi)化(hua)(hua)學成分(fen)中碳含量(liang)(liang)、硅(gui)含量(liang)(liang)低(di)（C≤0.02%,Si≤0.10%),鐵含量(liang)(liang)從低(di)于6%降到(dao)低(di)于2%.由于碳、硅(gui)、鐵含量(liang)(liang)的(de)(de)變化(hua)(hua)，雖然00Mo28Ni68Fe2 合(he)金的(de)(de)基體組織(zhi)與(yu)0Mo28Ni65Fe5 合(he)金并無(wu)差別，然而在合(he)金基體上或沿晶界的(de)(de)析出相就有了(le)(le)很大的(de)(de)不同。最明(ming)顯(xian)的(de)(de)特點是(shi)(shi)00Mo28Ni68Fe2合(he)金的(de)(de)金屬(shu)間(jian)相和碳化(hua)(hua)物(wu)析出相明(ming)顯(xian)減少。00Mo28Ni68Fe2 合(he)金的(de)(de)耐蝕性(xing)（包括耐全面(mian)腐(fu)(fu)蝕和耐晶間(jian)腐(fu)(fu)蝕）的(de)(de)性(xing)能明(ming)顯(xian)提高。

二、耐腐蝕性能

  1. 全面腐蝕

   前面0Mo28Ni65Fe5 合(he)金的(de)(de)耐(nai)蝕性(xing)能數據對00Mo28Ni68Fe2 也均適(shi)用，但00Mo28Ni68Fe2 合(he)金的(de)(de)性(xing)能比0Mo28Ni65Fe5合(he)金的(de)(de)性(xing)能更好。圖3-4-22~圖3-4-31及表(biao)3-4-24~表(biao)3-4-26是針(zhen)對00Mo28Ni68Fe2 合(he)金的(de)(de)一些試驗(yan)結果。由(you)這些圖表(biao)可知，00Mo28Ni68Fe2 合(he)金的(de)(de)耐(nai)鹽酸(suan)、硫酸(suan)、磷酸(suan)等無機酸(suan)的(de)(de)性(xing)能特(te)點(dian)與0Mo28Ni65Fe5 合(he)金基(ji)本相(xiang)同。但是，耐(nai)蝕性(xing)一般比0Mo28Ni65Fe5合(he)金要(yao)好，特(te)別是焊(han)后性(xing)能尤為明顯。在20%沸(fei)騰鹽酸(suan)中，即使00Mo28Ni68Fe2合(he)金冷加工(gong)變(bian)形(xing)達50%。也不影響它的(de)(de)耐(nai)蝕性(xing)。

 2. 晶間腐蝕

  由于00Mo28Ni68Fe2 合金(jin)中的(de)(de)碳(tan)、硅、鐵含(han)量較低，敏化態(tai)鋼中碳(tan)化物及一(yi)些金(jin)屬(shu)間相遠比(bi)0Mo28Ni68Fe5合金(jin)要(yao)少，因此，此合金(jin)的(de)(de)耐晶間腐蝕（包括刀(dao)口腐蝕）的(de)(de)性能較好(hao)。

 3. 應力(li)腐蝕

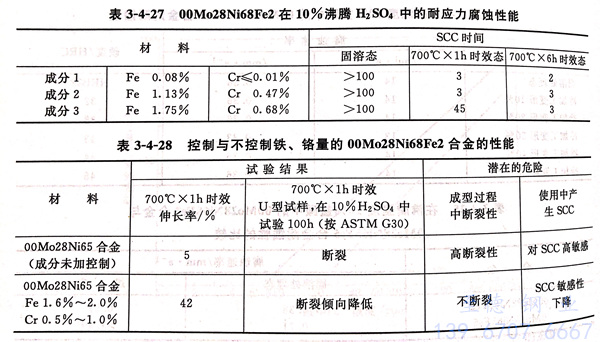

  試驗結(jie)(jie)果(guo)表(biao)(biao)明，當（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金中殘余Fe≤2%,Cr≤1.0%量過(guo)低（或(huo)趨于零時）與適量控(kong)制(zhi)鐵(tie)、鉻(ge)量的(de)同一(yi)合金相較，中溫時效態（相當于熱成(cheng)型或(huo)焊接態）時，后者的(de)耐應力(li)腐蝕性能(neng)要比前者為好，結(jie)(jie)果(guo)見表(biao)(biao)3-4-27 和表(biao)(biao)3-4-28.表(biao)(biao)3-4-28的(de)結(jie)(jie)果(guo)還表(biao)(biao)明，鐵(tie)、鉻(ge)加以適量控(kong)制(zhi)的(de)00Mo28Ni68Fe2 塑性（伸長率(lv)）和成(cheng)型性也均優于鐵(tie)、鉻(ge)量未加控(kong)制(zhi)的(de)合金。

三、力(li)學性能

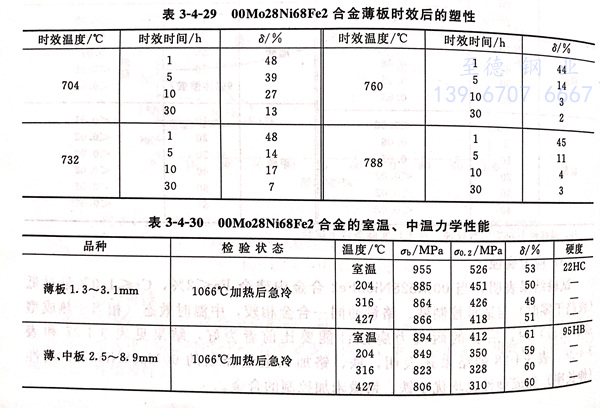

  表3-4-29和表3-4-30列出了00Mo28Ni68Fe2合(he)金室溫(wen)、中溫(wen)力(li)學性(xing)能和不同(tong)溫(wen)度時(shi)效(xiao)(xiao)后的(de)塑性(xing)。從表3-4-29的(de)結(jie)果可明顯看出，00Mo28Ni68Fe2 合(he)金中溫(wen)時(shi)效(xiao)(xiao)態的(de)塑性(xing)降(jiang)低且(qie)隨時(shi)效(xiao)(xiao)時(shi)間增長而更趨惡化(hua)。這與(yu)中溫(wen)時(shi)效(xiao)(xiao)態硬而脆的(de)β相（Ni4Mo)的(de)析出有關。

  圖(tu)3-4-32指出(chu)了00Mo28Ni68Fe2合金(jin)在標準成分范(fan)圍內，合金(jin)中的(de)(de)Fe+Cr量(liang)不同時，經中溫時效后對合金(jin)韌(ren)性(xing)(xing)的(de)(de)影響。顯(xian)然(ran)，Fe+Cr量(liang)提高可將(jiang)沖擊功(gong)為100J的(de)(de)曲線向右移動，研究表明，這與合金(jin)中的(de)(de)鐵可抑制β脆性(xing)(xing)相的(de)(de)析出(chu)，而鉻也有(you)類似作(zuo)用(yong)有(you)關。

四、物(wu)理性能

（00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合金的物理性能見表3-4-31。

五、焊(han)接(jie)性能

 （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2合(he)金(jin)具有(you)良好的焊(han)接性(xing)(xing)能，且由于此合(he)金(jin)中(zhong)碳、硅、鐵含(han)量均低，因(yin)而焊(han)后耐(nai)晶間腐蝕(shi)、刀口(kou)腐蝕(shi)性(xing)(xing)能較0Mo28Ni65Fe5為佳(jia)。當合(he)金(jin)中(zhong)鐵、鉻量加(jia)以適量控制(zhi)(zhi)時，00Mo28Ni68Fe2合(he)金(jin)的塑、韌性(xing)(xing)，耐(nai)蝕(shi)性(xing)(xing)，焊(han)接性(xing)(xing)會更加(jia)改善。因(yin)此，00Mo28Ni68Fe2 合(he)金(jin)一般焊(han)后不(bu)需再(zai)經熱處理。此合(he)金(jin)較0Mo28Ni65Fe5 合(he)金(jin)更適用于制(zhi)(zhi)造焊(han)接設備和部件(jian)。

六、冷、熱(re)加工及成型性能

  基本(ben)與0Mo28Ni65Fe5合金類似。但是，當對00Mo28Ni68Fe2 合金中的鐵、鉻量加以適當控制(zhi)時，其加工性，特別是熱(re)成(cheng)型(xing)性會有顯著改(gai)善。

七、熱處(chu)理工藝

  此合金(jin)除(chu)特(te)殊說明的(de)用途(tu)外，都需經(jing)1066℃固溶處理后使用。除(chu)合金(jin)中Fe+Cr量加以控制(zhi)者外，一般不允許在538~816℃間長期停留和使用。

八、應用

  （00Mo28Ni68Fe2）、NS 322 、Hastelloy B2 合金可(ke)生產板材(cai)(cai)、管材(cai)(cai)（焊(han)管）、棒材(cai)(cai)、絲材(cai)(cai)、帶材(cai)(cai)和鍛件(jian)。主要(yao)(yao)用于耐鹽酸、硫酸、磷酸和甲酸等(deng)的(de)管道、容器及其襯(chen)里、反應塔和襯(chen)里、泵和閥(fa)件(jian)等(deng)。對于要(yao)(yao)求焊(han)接的(de)條件(jian)，最好選擇 00Mo28Ni68Fe2 而不要(yao)(yao)選用0Mo28Ni65Fe5合金。
