哈氏合金是(shi)一種(zhong)鎳(nie)基耐腐蝕(shi)合金，主要分成鎳(nie)-鉻合金與鎳(nie)鉻鉬合金兩大類。哈氏合金具有良好的抗腐蝕(shi)性(xing)和熱(re)穩(wen)定性(xing)，多用于(yu)航空事(shi)業，化學領域等。哈氏合金(Hastelloy alloy)就是(shi)美(mei)國哈氏合金國際公司所生(sheng)產的鎳(nie)基耐蝕(shi)合金的商業牌(pai)號的統稱(cheng)。
（00Cr21Ni57Mo13W3）Hastelloy C-22 合金于1982年問世，它是前述幾種高鉬Ni-Cr-Mo合金的改進和發展。考慮到前述二種（Hastelloy C-276和C-4)Ni-Cr-Mo耐蝕合金含鉻量偏低（約16%)，而Hastelloy C-4 合金又不含鎢，在一些介質中耐蝕性有所降低，新開發的00Cr21Ni57Mo13W3合金系提高鉻量到約21%,降低鉬量到約13%,加入了適量鎢（約3%),使金鉻、鉬、鎢量達到了平衡。正是由于這些特點，00Cr21Ni57Mo13W3合金的耐蝕性在許多介質中較前述幾種Ni-Cr-Mo(-W)合金更佳。特別是在FeCl3、CuCl2等氧化性介質、濕氯、氧化－還原性酸中更為明顯。與此同時，此合金仍有優良的耐點蝕、縫隙腐蝕和應力腐蝕等性能。由于此合金含碳、硫量均很低，因此，它非常適用于化學工業中耐蝕的焊接設備、容器、管線，而沒有敏化的危險。
一、化學成分和(he)組織特點

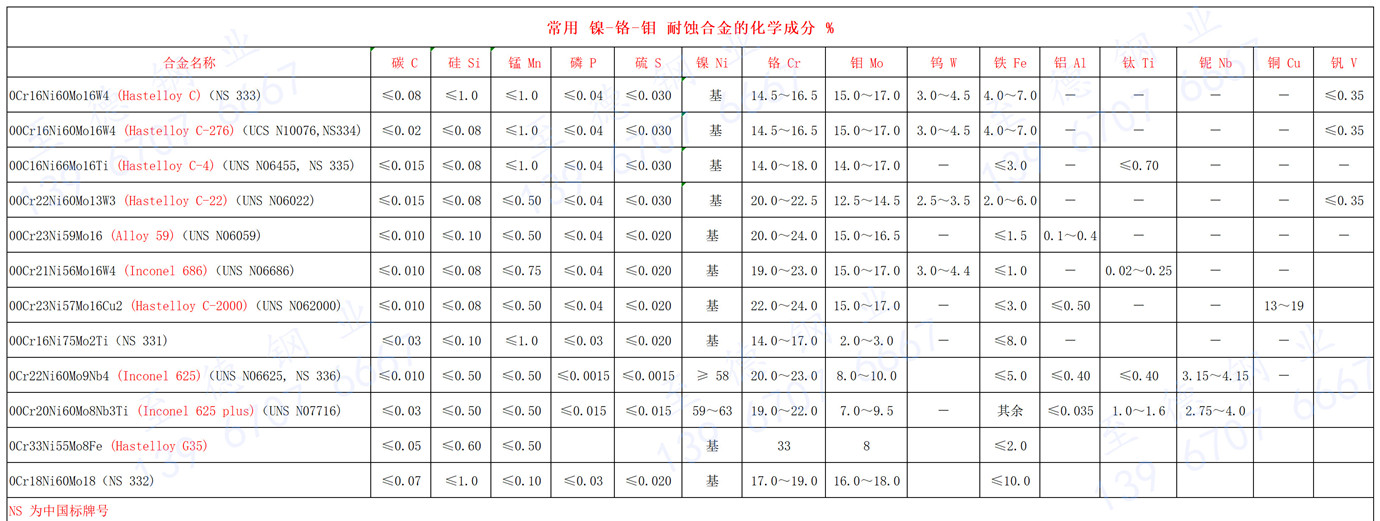

00Cr21Ni57Mo13W3 合(he)金(jin)的化學(xue)成分見表3-5-1，其組織(zhi)特點與前述幾種可變形Ni-Cr-Mo(-W)合(he)金(jin)基(ji)本相同。
二、耐腐(fu)蝕性(xing)能
1. 全面腐蝕

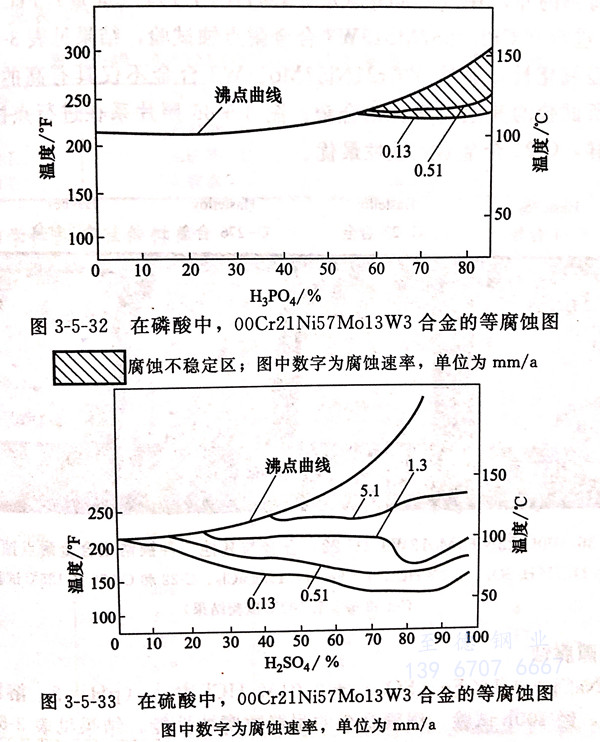

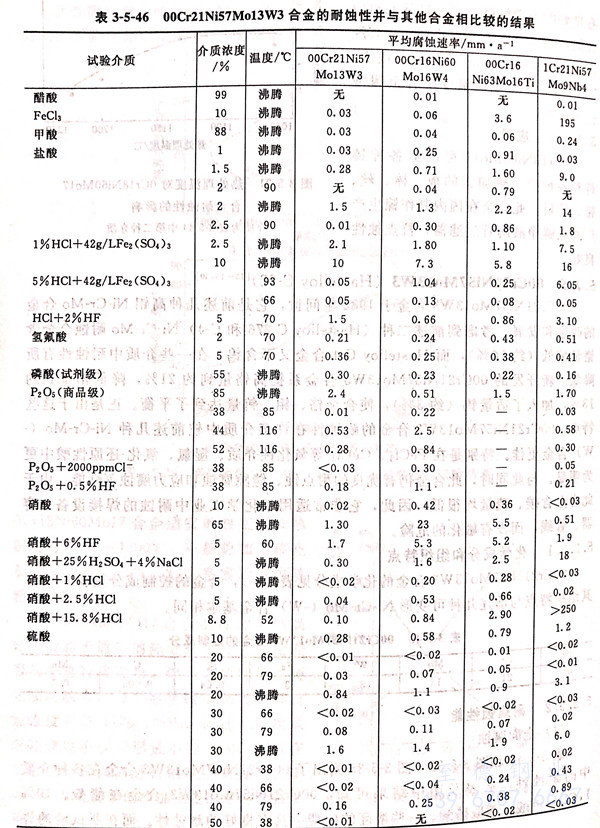

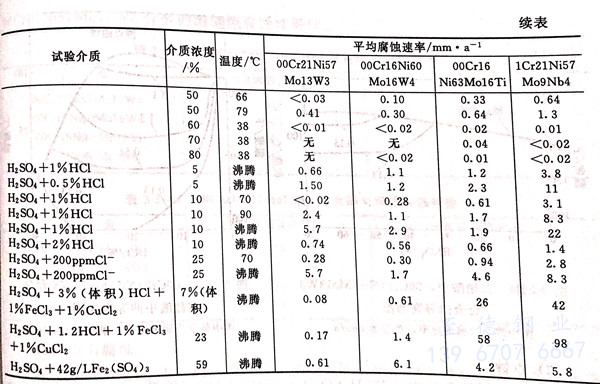

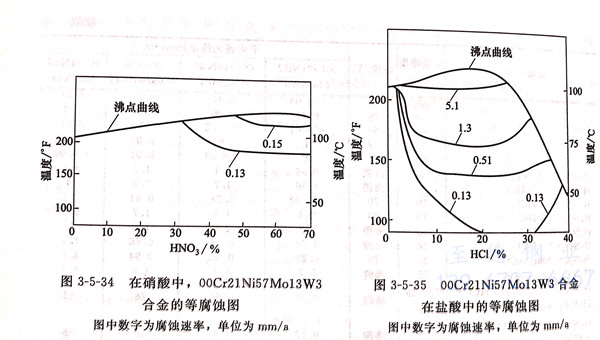

表3-5-46和圖3-5-32~圖3-5-35列出了00Cr21Ni57Mo13W3合金在各種介質中的耐蝕性。從表及圖中結果可知，00Cr21Ni57Mo13W3 合金在醋酸、10%FeCl3、甲酸、萃取磷酸、一些濃度的硫酸中具有良好的耐蝕性。而在所試驗的許多介質中不僅耐蝕而且優于 00Cr15Ni60Mo16W4、00Cr16Ni63Mo16Ti 和1Cr21Ni57Mo9Nb4等合金。
2. 點蝕(shi)

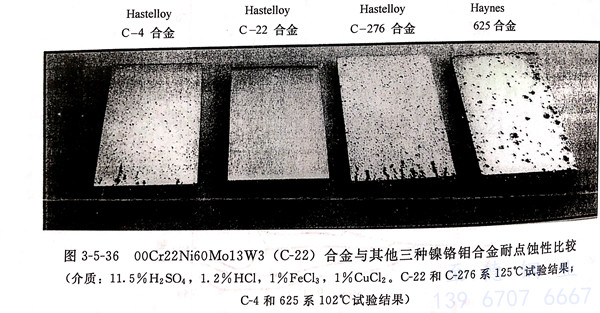

在非常苛刻的介質中［7%H2SO4+3%HC1+1%(重量）FeCl3+1%(重量）CuCl2]進行 （00Cr21Ni57Mo13W3）Hastelloy C-22 合金耐點蝕試驗，結果見表3-5-47。由于試驗介質具有強氧化性，顯然00Cr21Ni57Mo13W3合金不僅具有高的無點蝕溫度，且顯著優于所試驗的其他高鉻、鉬合金。圖3-5-36照片系在進行點蝕試驗后的試片外觀，同樣，C-22合金耐點蝕性最優。
3. 縫隙(xi)腐蝕(shi)

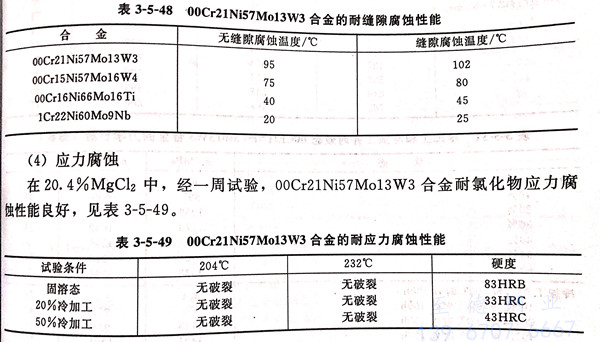

在 4% NaCl + 0.1%Fe (SO4)3 + 0.01M HCl 中，（pH=2 ,溶液中氯離子含量 24300 ppm）,經過100小時試驗，觀察合金的耐縫隙腐蝕性能，結果見表 3-5-48。顯然，（00Cr21Ni57Mo13W3）Hastelloy C-22 合金的耐縫隙腐蝕性能最佳。
4. 應力腐(fu)蝕
在20.4% MgCl2中，經一周試驗，00Cr21Ni57Mo13W3合金耐氯化物應力蝕性能良好，見表3-5-49。
三、力(li)學性能(neng)

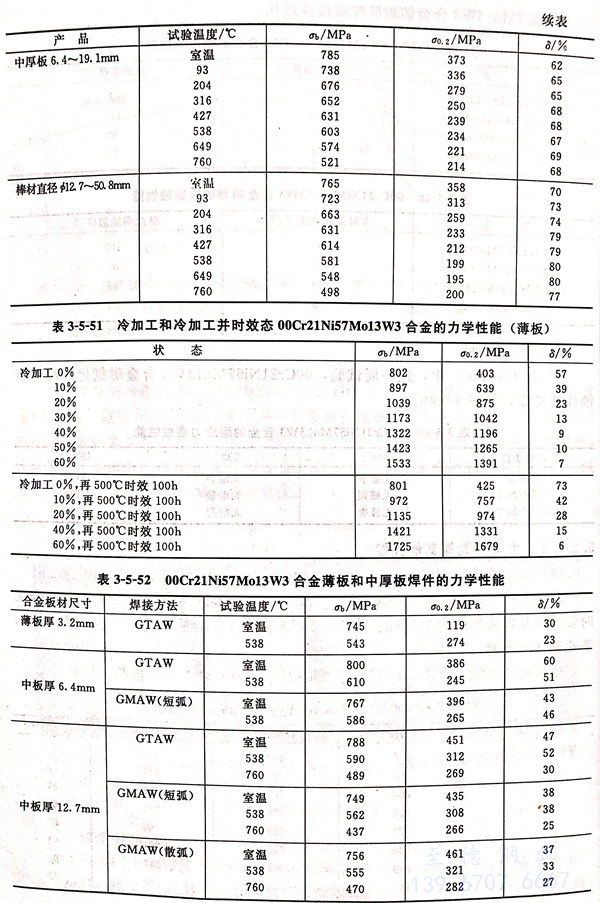

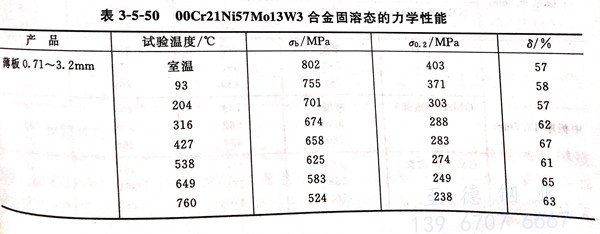

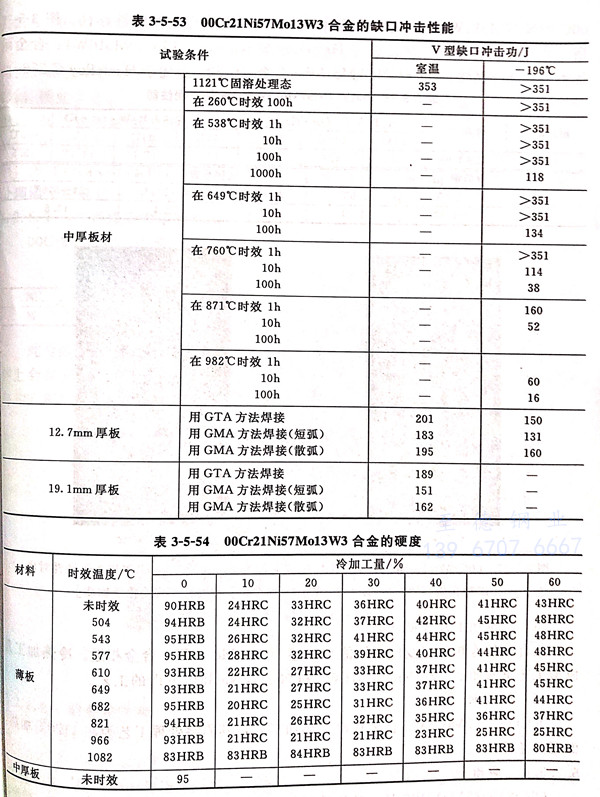

表3-5-50~表3-5-52系(xi)(xi)(xi) 00Cr21Ni57Mo13W3 合金(jin)固溶態，冷(leng)加工(gong)態和冷(leng)加時效態以及焊接件的力學性能。表3-5-53則系(xi)(xi)(xi)此合金(jin)的缺口沖擊韌性。表3-5-54 系(xi)(xi)(xi)此合金(jin)的硬度。
四、物理性能

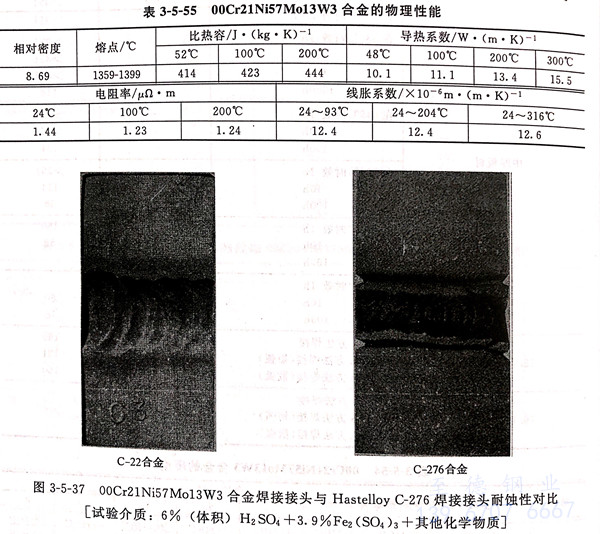

表3-5-55列出了00Cr21Ni57Mo13W3合金(jin)的物理性能。
五、焊接性能
（00Cr21Ni57Mo13W3）Hastelloy C-22 合金(jin)(jin)(jin)可焊(han)性(xing)(xing)良好，可采(cai)(cai)(cai)用(yong)前(qian)述高鎳鉻(ge)鉬合金(jin)(jin)(jin)的通用(yong)焊(han)接(jie)方(fang)法(fa)，如GTAW、GMAW、SMAW等進行焊(han)接(jie)。GTAW和GMAW可采(cai)(cai)(cai)用(yong)C-22合金(jin)(jin)(jin)焊(han)絲ERNiCrMo-10;SMAW可采(cai)(cai)(cai)用(yong)ENiCrMo-10、UNS W 86022焊(han)條(tiao)。由(you)于(yu)00Cr21Ni57Mo13W3合金(jin)(jin)(jin)的熱穩定性(xing)(xing)較好，焊(han)后此合金(jin)(jin)(jin)的耐(nai)(nai)蝕性(xing)(xing)亦佳。圖3-5-37所示照片系此合金(jin)(jin)(jin)的焊(han)接(jie)接(jie)頭與Hastelloy C-276(00Cr16Ni60Mo16W4)合金(jin)(jin)(jin)耐(nai)(nai)蝕性(xing)(xing)的對比。顯然(ran)，00Cr21Ni57Mo13W3合金(jin)(jin)(jin)（C-22)遠優于(yu)Hastelloy C-276。
七、冷(leng)熱加工(gong)及(ji)成型(xing)性能
此(ci)合(he)金的(de)冷(leng)(leng)熱加工(gong)(gong)及成(cheng)型(xing)性能(neng)與前述(shu)Ni-Cr-Mo(-W)合(he)金相近。冷(leng)(leng)熱加工(gong)(gong)及成(cheng)型(xing)工(gong)(gong)藝可參(can)照00Cr15Ni60Mo16W4和(he)00Cr16Ni63Mo16Ti的(de)工(gong)(gong)藝。
八、熱處理
00Cr21Ni57Mo13W3合金在(zai)冷(leng)、熱(re)加(jia)工后，其固(gu)溶處理工藝為(wei)在(zai)1120℃加(jia)熱(re)、保溫后急冷(leng)。
九(jiu)、應用
（00Cr21Ni57Mo13W3）Hastelloy C-22 合金(jin)(jin)是一種比(bi)較新的耐蝕(shi)合金(jin)(jin)。主要用于海水(shui)、醋(cu)酸(suan)、醋(cu)酐(gan)、氯(lv)化和氟化氫系統(tong)，磷酸(suan)和混酸(suan)生產用酸(suan)洗設備(bei)、板式換熱器、SO2冷卻(que)塔(ta)等用途中，解決(jue)全面腐蝕(shi)、點蝕(shi)、縫隙腐蝕(shi)等問題。特別適用于既含有大量(liang)氯(lv)離子，又含有大量(liang)氧化劑(ji)的介質(zhi)中。
