鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)在(zai)加熱冷(leng)卻時都沒有(you)α＇γ＇轉變(bian)，始終保持鐵(tie)素(su)(su)體(ti)(ti)組織。這(zhe)類鋼(gang)(gang)含鉻(ge)量(liang)較高，為(wei)(wei)17%~28%,主要是作(zuo)為(wei)(wei)熱穩定鋼(gang)(gang)，也可(ke)作(zuo)為(wei)(wei)耐蝕鋼(gang)(gang)。鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)由(you)于不(bu)(bu)含鎳(nie)(nie)，生產制造成本(ben)要比奧(ao)氏體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)低(di)，但(dan)其(qi)熱穩定性和(he)耐蝕性在(zai)有(you)些情況下(xia)，比奧(ao)氏體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)還要好，特別是耐氯離(li)子腐蝕。因此，大力(li)推(tui)廣鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)的應(ying)用，不(bu)(bu)但(dan)可(ke)以降低(di)成本(ben)，而且(qie)還能節約寶貴(gui)的鎳(nie)(nie)資(zi)源。這(zhe)樣看來，使用鐵(tie)素(su)(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)不(bu)(bu)僅可(ke)以節約鎳(nie)(nie)，而且(qie)還是在(zai)許多特殊(shu)使用環境(jing)中(zhong)的最佳選材。
00Cr18Mo2Ti，高純Cr18Mo2Ti 香蕉視頻app破解碼:不銹鋼是(shi)極低碳、氮的(de)純香蕉視頻app破解碼:鐵素體不銹鋼，此鋼有較好的耐香蕉視頻app破解碼:應力腐蝕破裂性能(neng)，還有著(zhu)類似于（0Cr18Ni12Mo2）香蕉視頻app破解碼:316不銹鋼的耐(nai)蝕性，有著較高的屈服強度、良好焊接性能和良好的成形性能。
一、化(hua)學成(cheng)分

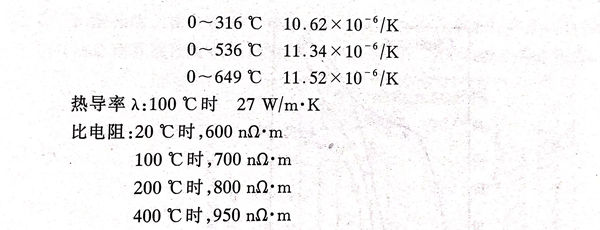

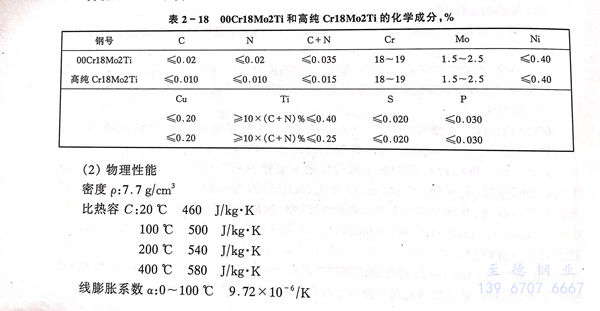

00Cr18Mo2Ti和高純Cr18Mo2Ti 不銹(xiu)鋼的化(hua)學成分見表(biao)2-18。
三、力學(xue)性能

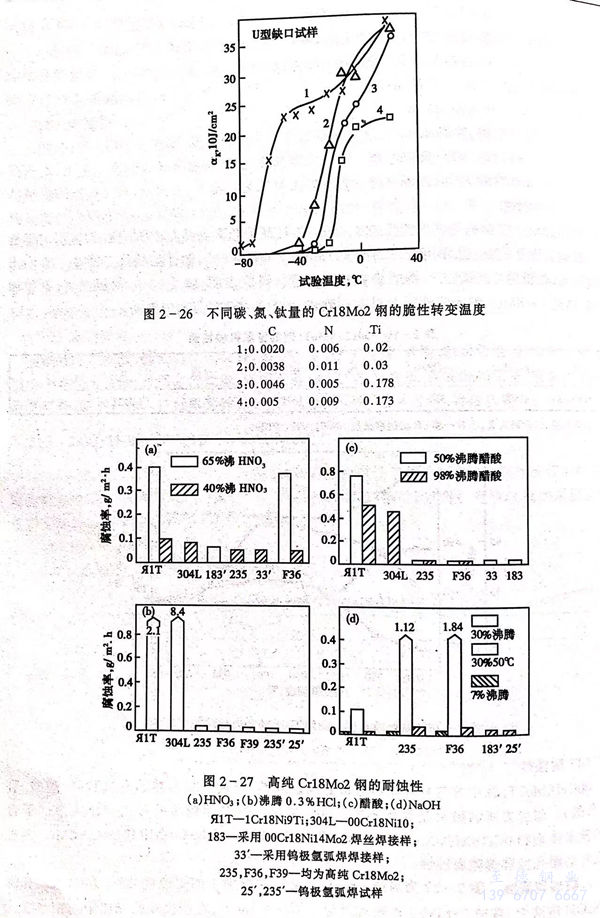

00Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)(xiu)鋼的(de)力(li)學性能見表(biao)(biao)2-19。熱處理工藝對高純(chun)Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)(xiu)鋼室溫(wen)力(li)學性能的(de)影響見圖2-25。從(cong)圖可看出高純(chun)Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)(xiu)鋼的(de)塑性、韌性均較好。圖2-26示出不(bu)(bu)(bu)同碳氮、鈦量的(de)Cr18Mo2Ti不(bu)(bu)(bu)銹(xiu)(xiu)鋼的(de)脆(cui)變(bian)轉變(bian)溫(wen)度。研究表(biao)(biao)明，就(jiu)≤4mm薄板而言(yan)，若控制適當，高純(chun)Cr18Mo2不(bu)(bu)(bu)銹(xiu)(xiu)鋼的(de)脆(cui)性轉變(bian)溫(wen)度一般在-20～-60℃范圍內波動。
四、耐蝕性
00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。
a. 耐均勻腐蝕
圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO3和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。
b. 耐(nai)孔蝕

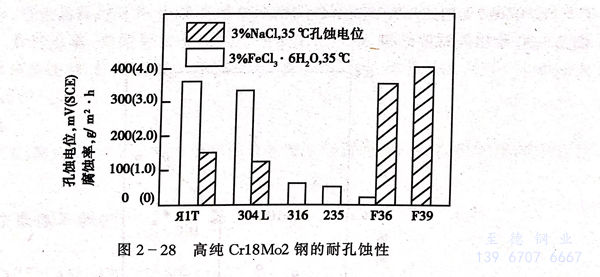

在3％NaCl和3％FeCl3,6H2O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹鋼、321不銹鋼好，與316不銹鋼相當（見圖2-28）。
c．耐應(ying)力腐蝕破裂性

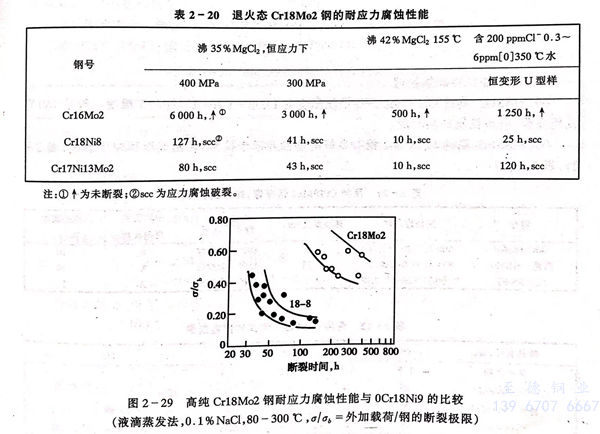

00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti鋼，Ni＋Cu≤0.5時(shi)，一(yi)般(ban)不產生氯化物的(de)(de)應(ying)力腐蝕破裂（表2-20和圖2-29）。但需要指出，00Cr18Mo2，高(gao)純Cr18Mo2中(zhong)過(guo)(guo)高(gao)的(de)(de)Ni，Cu，過(guo)(guo)高(gao)的(de)(de)C，N含量，遭(zao)受敏(min)化處理(li)（例如焊接(jie)），不適當(dang)的(de)(de)冷(leng)加工(gong)以及過(guo)(guo)高(gao)的(de)(de)載荷（或(huo)殘余）應(ying)力等均可導致其應(ying)力腐蝕的(de)(de)出現。
d. 耐晶間腐蝕(shi)
鐵素(su)體不(bu)銹鋼的晶間腐(fu)蝕敏感(gan)性較高。因此，當00Cr18Mo2、高純(chun) Cr18Mo2 鋼中(zhong)C＋N≥100ppm時，為了防(fang)止晶間腐(fu)蝕也(ye)必須加入穩定的元素(su)Ti和（或）Nb。
C＋N＜0.017％時，Nb＋Ti≥16（C＋N）
C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

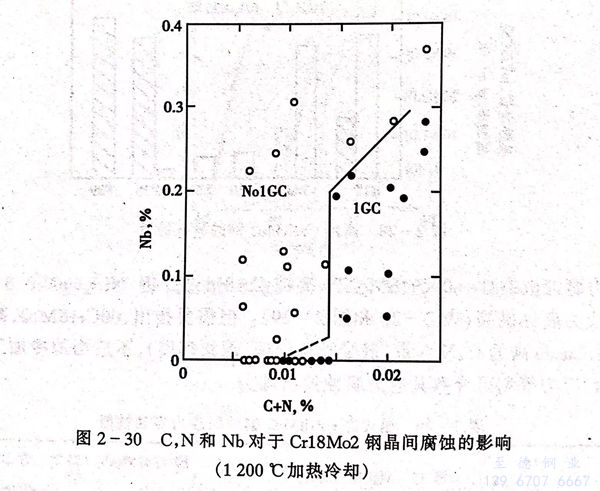

圖2-30示出(chu)此試驗結果。
五、冷熱(re)加工性(xing)和熱(re)處理
00Cr18Mo2、高純Cr18Mo2 不銹鋼開始鍛壓(ya)溫度為1038～1204℃；終加(jia)工溫度一般是760℃或(huo)稍(shao)高些，應該控制細晶粒度。

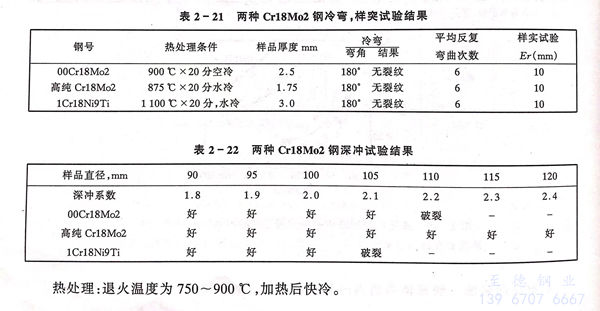

00Cr18Mo2，高(gao)純(chun)Cr18Mo2鋼有良好(hao)的塑(su)性并(bing)適于拉伸、軋制成(cheng)形和沖壓制造（表2-21，表2-22）。
熱處(chu)理：退火溫(wen)度為(wei)750~900℃，加熱后快冷。
六、焊接(jie)性能
00Cr18Mo2，高(gao)純Cr18Mo2可用(yong)普(pu)通不銹鋼(gang)采用(yong)的(de)各種方法進行焊(han)接(jie)(jie)(jie)(jie)。焊(han)接(jie)(jie)(jie)(jie)時輸入的(de)熱量(liang)應(ying)盡量(liang)小(xiao)，避免晶粒過分(fen)長(chang)大，影響(xiang)(xiang)焊(han)縫(feng)和熱影響(xiang)(xiang)區的(de)強度。為避免焊(han)接(jie)(jie)(jie)(jie)時熱金(jin)(jin)屬與空(kong)氣(qi)接(jie)(jie)(jie)(jie)觸，電(dian)弧、焊(han)縫(feng)金(jin)(jin)屬、焊(han)縫(feng)背面惰性氣(qi)體保(bao)護非常重要，因(yin)為氮(dan)化鉻的(de)形(xing)成(cheng)會降低(di)耐(nai)蝕性。此鋼(gang)焊(han)接(jie)(jie)(jie)(jie)還應(ying)注意，焊(han)接(jie)(jie)(jie)(jie)前整個清(qing)潔焊(han)縫(feng)，減小(xiao)氣(qi)孔的(de)出現，MMA焊(han)時，焊(han)條充分(fen)干燥，使用(yong)適宜(yi)保(bao)護氣(qi)體。
七、應用(yong)
00Cr18Mo2，高純Cr18Mo2不銹(xiu)鋼主(zhu)要(yao)用作食品加(jia)工設備(bei)，熱(re)交換器(qi)，熱(re)水(shui)罐和太陽能收集面板等。
