香蕉视频app破解码

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 香蕉視頻app破解碼:不銹鋼是一種低碳、氮含量又加入(ru)Ti等(deng)穩定化(hua)元(yuan)素(su)的香蕉視頻app破解碼:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一(yi)、化學成分

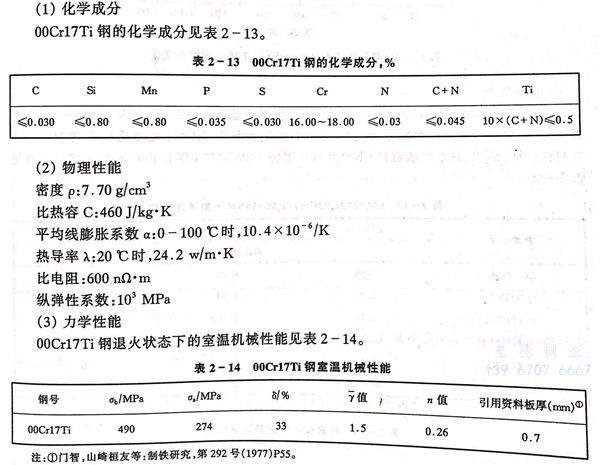

(00Cr17Ti) 436LX 不銹(xiu)鋼的化(hua)學成分見(jian)表2-13。

三(san)、力(li)學性能

(00Cr17Ti) 436LX不銹(xiu)鋼退火(huo)狀態下的室溫機械性(xing)能見表2-14。

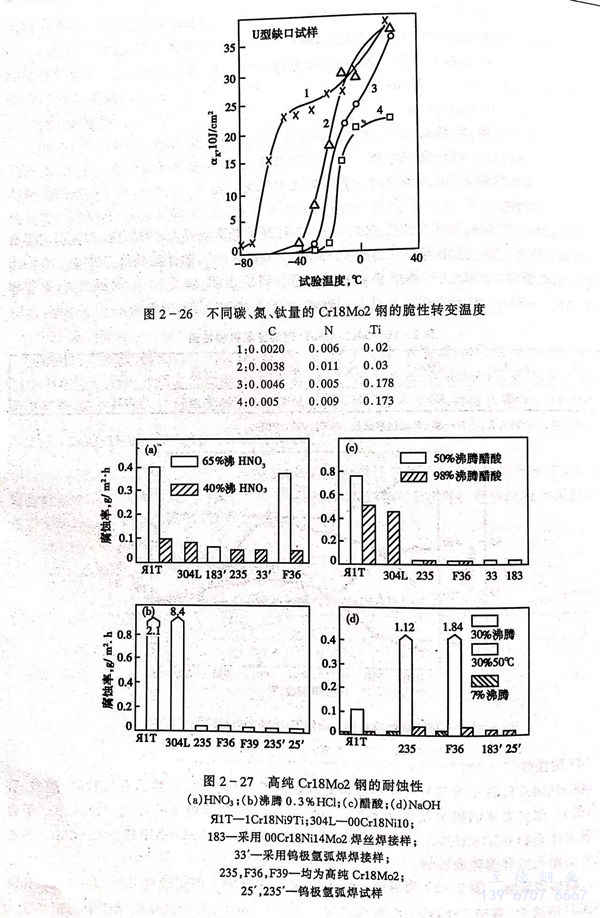

(00Cr17Ti) 436LX不銹鋼(gang)(gang)板高溫(wen)瞬時(shi)抗張(zhang)性(xing)能見(jian)圖(tu)2-26。00Cr17Ti鋼(gang)(gang)在400～500℃時(shi)的(de)強度(du)比430不銹鋼(gang)(gang)低，而(er)500～600℃時(shi)比430不銹鋼(gang)(gang)高。

(00Cr17Ti) 436LX不銹鋼蠕變破斷(duan)強(qiang)度見圖(tu)2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性(xing)問題，所以此鋼使用溫度應＜300℃。

四、耐蝕性(xing)

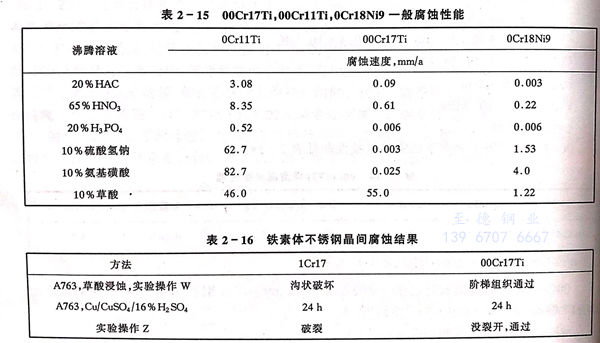

(00Cr17Ti) 436LX不銹(xiu)鋼(gang)(gang)在飲用水和中等氧化(hua)性(xing)腐(fu)(fu)蝕介(jie)質(zhi)中有(you)極好(hao)的(de)耐蝕性(xing)（見表2-15）。在各種氯(lv)化(hua)物溶液中(00Cr17Ti) 436LX不銹(xiu)鋼(gang)(gang)耐孔蝕性(xing)優于(yu)304不銹(xiu)鋼(gang)(gang)。此外，00Cr17Ti在奧氏體不銹(xiu)鋼(gang)(gang)產(chan)生應(ying)力(li)腐(fu)(fu)蝕介(jie)質(zhi)（例如，熱水交換(huan)器）中不產(chan)生應(ying)力(li)腐(fu)(fu)蝕。(00Cr17Ti) 436LX不銹(xiu)鋼(gang)(gang)有(you)較好(hao)耐晶(jing)間腐(fu)(fu)蝕性(xing)能見表2-16。

五(wu)、抗氧化(hua)性

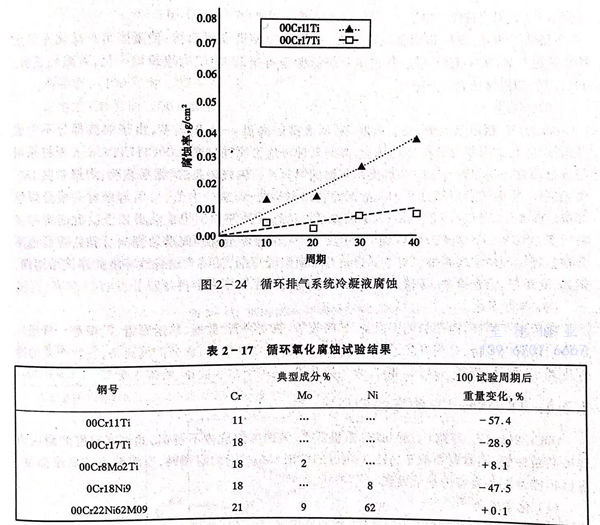

 (00Cr17Ti) 436LX 不銹(xiu)鋼(gang)在很多汽車排氣系統部分(fen)提供非常好的(de)抗氧化性。因為(wei)(wei)氧化速度(du)受使用(yong)條件（例如氣氛，熱循(xun)環和結構設計）極大的(de)影響，實(shi)驗(yan)室試驗(yan)結果(guo)僅能用(yong)作為(wei)(wei)使用(yong)溫度(du)的(de)指南（見圖2-24，表2-17）。

六、冷熱(re)加工性，熱(re)處理

 (00Cr17Ti) 436LX不銹(xiu)鋼開始熱加工(gong)溫度(du)與1050～1150℃，終加工(gong)溫度(du)應(ying)≤850℃并保證有足夠的(de)變形量。

  退火溫度(du)，熱軋帶在罩式爐內進行退火，處(chu)理溫度(du)為(wei)825～875℃，時(shi)間≥8小時(shi)。

  冷軋帶在(zai)連續退火酸洗爐中進行，處理溫度控制(zhi)在(zai)850～860℃。

七、成(cheng)型性

  (00Cr17Ti) 436LX 不(bu)(bu)銹鋼(gang)(gang)冷(leng)成型性略優(you)于(yu)( 1Cr17)430不(bu)(bu)銹鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹鋼(gang)(gang)，它的屈服強(qiang)(qiang)度，抗張強(qiang)(qiang)度較( 1Cr17)430不(bu)(bu)銹鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹鋼(gang)(gang)稍低些，延伸率稍高些，塑性稍優(you)于(yu)1Cr17,1Cr17Ti。

 a. 脹(zhang)形性

  (00Cr17Ti) 436LX不銹鋼(gang)的(de)(de)加工硬化指數(shu)n值較(jiao)( 1Cr17)430不銹鋼(gang)、(1Cr17Ti)437不銹鋼(gang)高（見表2-11，表2-14）。00Cr17Ti的(de)(de)n值～0.26,1Cr17為0.22,1Cr17Ti為0.23。從圖(tu)2-19n值與Er值的(de)(de)關(guan)系(xi)可以(yi)看出(chu)，板(ban)厚(hou)0.6～1.0mm00Cr17Ti鋼(gang)，標誌脹(zhang)形性(xing)的(de)(de)Er值較(jiao)1Cr17鋼(gang)高出(chu)0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的(de)(de)Er值示于表2-12。顯然(ran)，(00Cr17Ti) 436LX不銹鋼(gang)脹(zhang)形性(xing)較(jiao)( 1Cr17)430不銹鋼(gang)、(1Cr17Ti)437不銹鋼(gang)好。

 b．深拉伸性(xing)

  (00Cr17Ti) 436LX不(bu)銹鋼選擇最適(shi)宜的Ti／（C＋N）比，連鑄采用電磁攪(jiao)拌，最適(shi)宜熱軋(ya)溫度(du)，熱處理條件，最適(shi)宜冷軋(ya)壓下量等可(ke)獲得最好的深拉伸性(xing)，板厚0.6～0.8mm，Y值可(ke)達到1.5～1.7（見表2-14）。

c．皺折

  (00Cr17Ti) 436LX不(bu)銹鋼(gang)(gang)冶金生產工藝，采(cai)用低(di)溫(wen)鑄造電磁攪拌，使凝固組(zu)(zu)織微化并阻(zu)止柱狀晶(jing)的發(fa)展，采(cai)用低(di)溫(wen)熱軋(ya)，促進退火時(shi)的完全再結(jie)晶(jing)，使織構組(zu)(zu)織均一(yi)化，可減輕皺(zhou)折。(00Cr17Ti) 436LX不(bu)銹鋼(gang)(gang)皺(zhou)折傾(qing)向(xiang)較430不(bu)銹鋼(gang)(gang)小。

八、焊接性(xing)

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶間腐(fu)蝕和應力腐蝕破裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體不銹鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典型(xing)用途

  用于(yu)生產硝酸，硝銨的化工設備，如吸收(shou)塔、熱交換器(qi)(qi)(qi)、酸槽、輸送管道、貯槽等(deng)。薄板廣泛用于(yu)建筑內裝修，日用辦公設備，廚房設備、器(qi)(qi)(qi)具，電(dian)氣(qi)制(zhi)品，食品陳列裝備，餐飲(yin)產業(ye)的冷凍冷藏車，器(qi)(qi)(qi)具，汽車、自行車部件，煤氣(qi)器(qi)(qi)(qi)具等(deng)，還用于(yu)給(gei)水(shui)設備、給(gei)排水(shui)管等(deng)。
