馬(ma)(ma)氏(shi)體(ti)(ti)不(bu)銹(xiu)鋼是一類可(ke)通過熱處理（淬火(huo)回火(huo)）對其性能進行調整的(de)(de)不(bu)銹(xiu)鋼，通俗地講是一類可(ke)硬化的(de)(de)不(bu)銹(xiu)鋼，此類鋼具(ju)有(you)高的(de)(de)硬度、良(liang)好的(de)(de)力學性能和(he)不(bu)銹(xiu)性，這些特性決(jue)定了(le)此類鋼必須具(ju)備兩個(ge)基本條件：其一，在平衡相圖中必須有(you)奧氏(shi)體(ti)(ti)相區存(cun)在；其二(er)，為使鋼形成耐腐(fu)蝕(shi)的(de)(de)鈍化膜，鉻(ge)含量必須在10.5％以上。馬(ma)(ma)氏(shi)體(ti)(ti)不(bu)銹(xiu)鋼在淬火(huo)狀態下具(ju)有(you)體(ti)(ti)心(xin)四方晶體(ti)(ti)結構（馬(ma)(ma)氏(shi)體(ti)(ti)），具(ju)有(you)鐵磁性，在較弱腐(fu)蝕(shi)環境中具(ju)有(you)耐蝕(shi)性。鋼中的(de)(de)鉻(ge)含量可(ke)達(da)18％，碳(tan)可(ke)以超(chao)過1.2％。
3Cr13Mo、32Cr13Mo 不銹鋼是在3Cr13不銹鋼基礎上，加入合金元素鉬所形成的牌號，由于鋼中含有鉬改善了3Cr13不銹鋼的耐蝕性，其主要性能與3Cr13不銹鋼相同。由于加入鉬，改善鋼的強度和硬度并增強了二次硬化效應。
一(yi)、化(hua)學成分

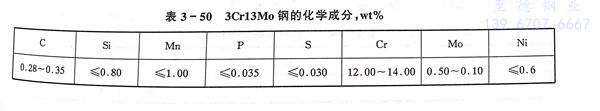

3Cr13Mo、32Cr13Mo 不銹(xiu)鋼的化(hua)學(xue)成分見表(biao)3-50。
二、室溫力學性能

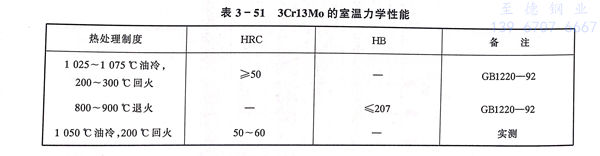

3Cr13Mo、32Cr13Mo 不銹鋼的室溫力學性能見表3-51。
三、抗(kang)彎性能

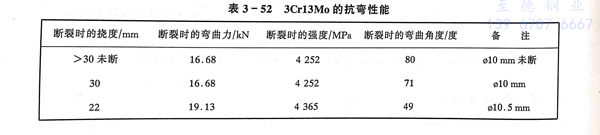

3Cr13Mo、32Cr13Mo 不銹鋼的抗彎性能見表3-52，鋼的韌性高于4Cr13。4Cr13不銹(xiu)鋼(gang)斷裂時的彎曲角度最大不超過20度，而3Cr13Mo不銹鋼斷裂時的彎曲角度達60度以上。
四、耐蝕性

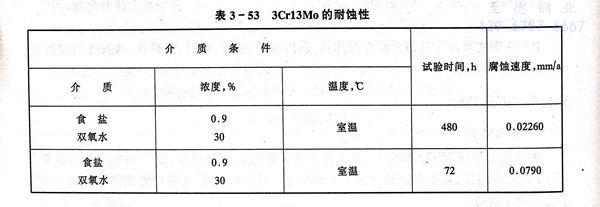

3Cr13Mo、32Cr13Mo 不銹鋼在一些介質中的耐蝕(shi)性見(jian)表3-53。
五、工藝(yi)性能
a. 熱(re)加工

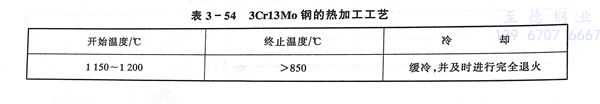

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的熱加工工藝參數見表3-54。
b. 熱(re)處(chu)理

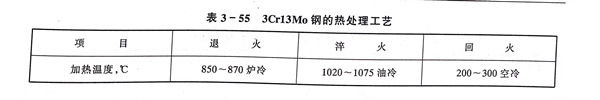

3Cr13Mo、32Cr13Mo 不銹鋼的熱處理工藝見表3-55。
六、物理性(xing)能

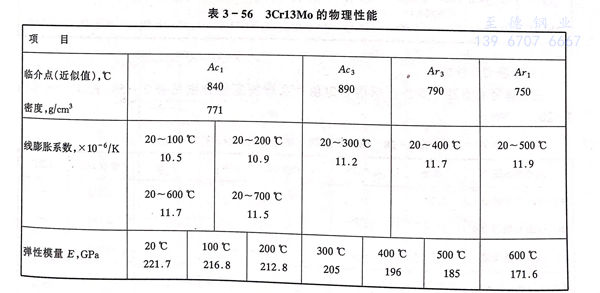

3Cr13Mo、32Cr13Mo 不銹鋼的物理性能見表 3-56 。
七、應用
應(ying)用(yong)領(ling)域同3Cr13不銹鋼，對耐蝕性要(yao)求較(jiao)高的場(chang)合選用(yong)3Cr13Mo、32Cr13Mo 不銹鋼為宜(yi)。
地點：浙(zhe)江省(sheng)麗水(shui)市松陽縣工(gong)業園區三期永(yong)寧路
郵編：323400
電(dian)話：0577-28850550
手機(ji)：139 6707 6667
傳(chuan)真(zhen)：0577- 28909778
郵箱(xiang)：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江至(zhi)德鋼業有限(xian)公司 版權所有
