香蕉视频app破解码

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)銹鋼是一種超低碳馬氏體時效不(bu)銹鋼，它既具有馬氏體時效鋼的高強度和良好(hao)的韌性(xing)，又具有常規香蕉視頻app破解碼:不銹鋼的耐蝕性。該(gai)鋼(gang)易于生產和具有良(liang)好的加工性能(neng)，主要用于要求具有高的強(qiang)度、良(liang)好的韌性和耐蝕性的裝備，如供(gong)料螺旋推進器、捏合元件、破碎(sui)機襯板(ban)、塑料模具和模板(ban)等。

一、化(hua)學(xue)成(cheng)分

 00Cr12Ni10AlTi 不銹(xiu)鋼的化學成分(fen)見表5-60。

二、室溫力學性(xing)能

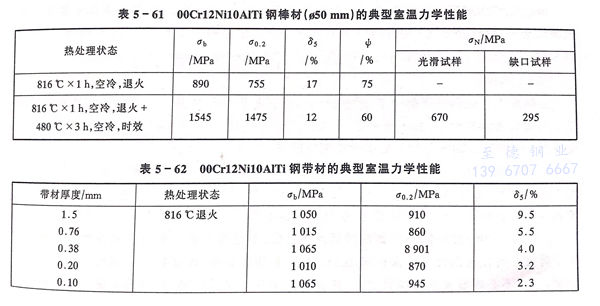

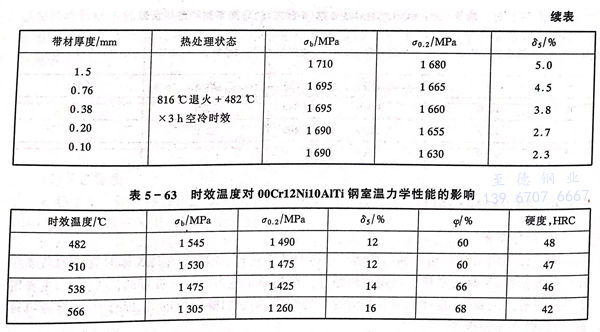

  00Cr12Ni10AlTi 不銹(xiu)鋼在退火條件下具有(you)較高(gao)的抗拉強度和屈服強度，且塑性和韌性良好。通過簡單的時效處理，其強度水(shui)平較退火狀(zhuang)態(tai)提高(gao)1倍，同時保留了足夠的塑韌性。00Cr12Ni10AITi 不銹(xiu)鋼棒(bang)材(cai)、帶材(cai)及時效處理對室溫力學性能的影響見(jian)表(biao)(biao)5-61至表(biao)(biao)5-63。

三(san)、高溫(wen)力學(xue)性能

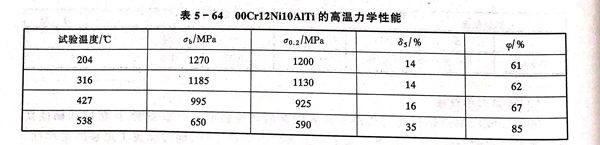

  00Cr12Ni10AlTi 不銹鋼的高溫(wen)拉伸(shen)性(xing)能見(jian)表5-64。

四、耐蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹(xiu)鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。

五、工(gong)藝性能

 a. 熱加工

  此(ci)鋼易于熱(re)(re)加(jia)工(gong)(gong)，理想(xiang)的熱(re)(re)加(jia)工(gong)(gong)溫(wen)(wen)度范(fan)圍(wei)為(wei)(wei)1038～1230℃。為(wei)(wei)得(de)到細化的晶粒(li)和最(zui)佳力學性能，應(ying)在(zai)816～927℃范(fan)圍(wei)內進行(xing)終加(jia)工(gong)(gong)，在(zai)終加(jia)工(gong)(gong)范(fan)圍(wei)內應(ying)盡可能加(jia)大變(bian)形(xing)量，至(zhi)(zhi)少(shao)應(ying)為(wei)(wei)20％。加(jia)工(gong)(gong)后空(kong)冷至(zhi)(zhi)室溫(wen)(wen)即(ji)可。

 b. 熱(re)處理(li)

  00Cr12Ni10AlTi 不銹鋼(gang)的(de)使用狀態(tai)為固(gu)溶退火＋時效處理(li)(li)。鋼(gang)的(de)固(gu)溶處理(li)(li)溫(wen)度(du)為816℃×1h空冷，而后進(jin)行時效處理(li)(li)，以得到所需(xu)強度(du)和塑韌性(xing)，根據對材料的(de)強度(du)、塑韌性(xing)要(yao)求選(xuan)擇(ze)恰當(dang)的(de)時效溫(wen)度(du)，時效時間為3小(xiao)時，冷卻方式為空冷。

c. 焊接(jie)

  00Cr12Ni10AlTi 不銹鋼的(de)焊(han)(han)接(jie)性(xing)能(neng)良好，不論是在(zai)退(tui)火狀態還是在(zai)時效(xiao)條件下均易于焊(han)(han)接(jie)。可使用(yong)(yong)惰(duo)性(xing)氣(qi)體(ti)保(bao)護和手工電弧(hu)焊(han)(han)等焊(han)(han)接(jie)方法(fa)，焊(han)(han)接(jie)材(cai)料宜(yi)使用(yong)(yong)與母(mu)材(cai)相同(tong)的(de)化學成分，不必焊(han)(han)前(qian)預熱(re)和焊(han)(han)后退(tui)火，焊(han)(han)后進行480℃時效(xiao)處理，可獲得(de)與母(mu)材(cai)相近的(de)強(qiang)度和韌性(xing)。

六、物理性能

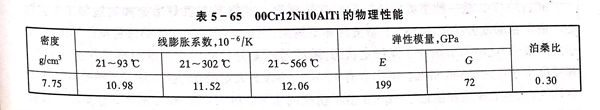

  00Cr12Ni10AlTi 不銹鋼的物理性能見表5-65。
