香蕉视频app破解码

05Cr15Ni5Cu4Nb、15-5PH 、0Cr15Ni5Cu3Nb

 05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼是在（0Cr17Ni4Cu4Nb）17-4PH不銹鋼基礎上發展的馬氏體沉淀硬化不銹鋼。鋼中的銅、鉻含量較后者調低，鎳含量稍許提高。此鋼除具有高強度外，其突出優點是具有高的橫向韌性及良好的可鍛性能。0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性相當于（0Cr17Ni4Cu4Nb）17-4PH不銹鋼。此鋼主要應用于要求具有高強度、良好韌性、又要求具有優良耐蝕性的服役環境，如高強度鍛件、高壓系統閥門部件、飛機部件等。

一、化學成(cheng)分

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的化學成分見表5-20。

二、室溫力(li)學性能(neng)

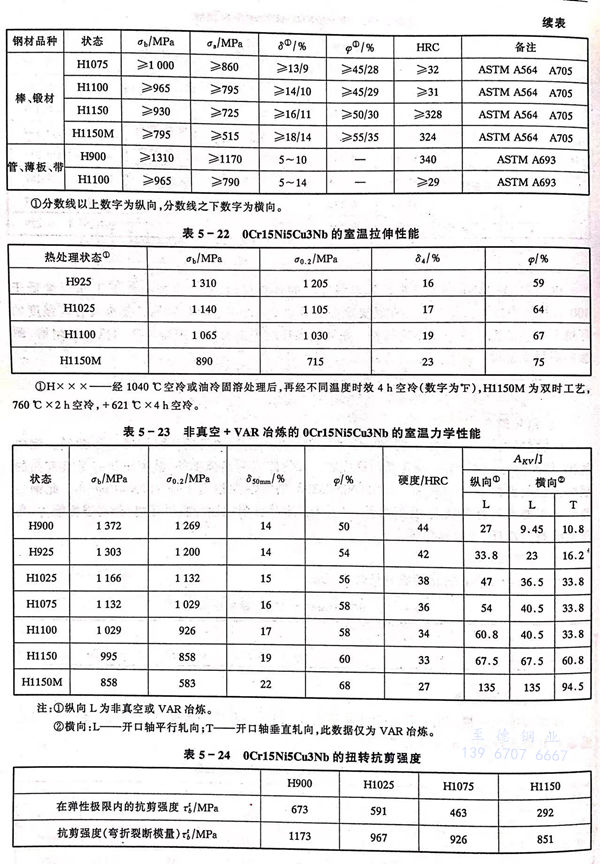

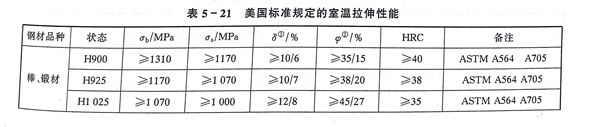

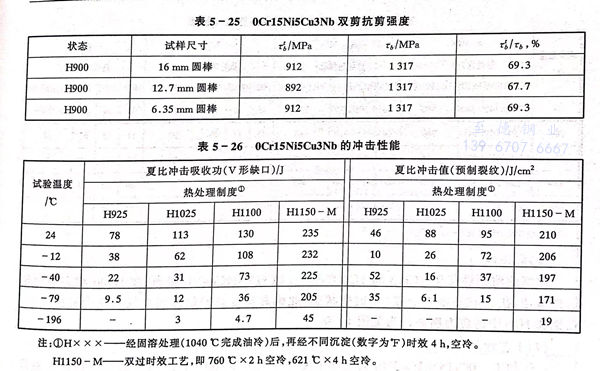

  技術標準中所規定的(de)室溫力(li)學性能(neng)見(jian)表5-21。一(yi)些實(shi)測(ce)數據見(jian)表5-22至表5-25。溫度對其沖(chong)擊性能(neng)的(de)影響見(jian)表5-26。

三、疲勞和(he)斷裂(lie)韌性(xing)

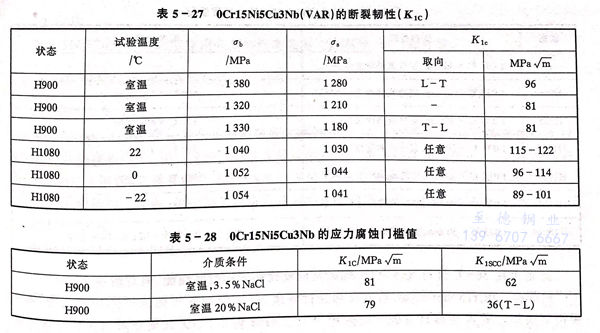

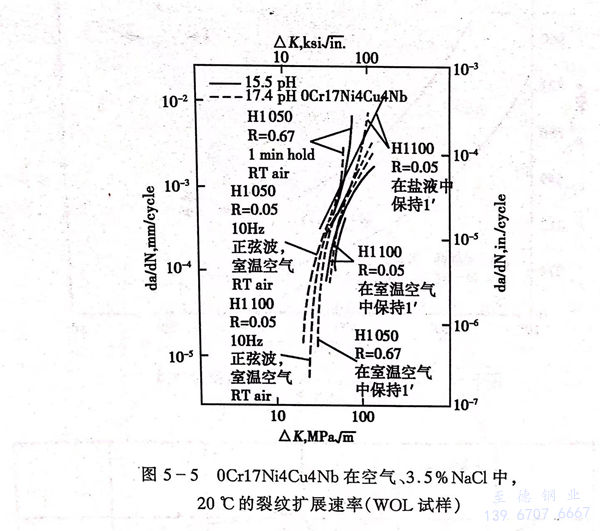

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的疲勞裂紋擴展速率見圖5-5。鋼的斷裂韌性和在室溫NaCl溶液中應力腐蝕門檻值分別見表5-27和表5-28。

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的固溶處理為1040℃奧氏體化，空冷。

四、高溫力學性能(neng)

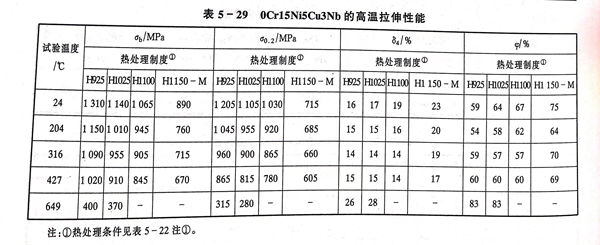

  不(bu)(bu)同(tong)熱處理狀態(tai)的0Cr15Ni5Cu3Nb、15-5PH 不(bu)(bu)銹鋼的高(gao)溫瞬時拉伸性能(neng)見表5-29。

五(wu)、耐蝕性

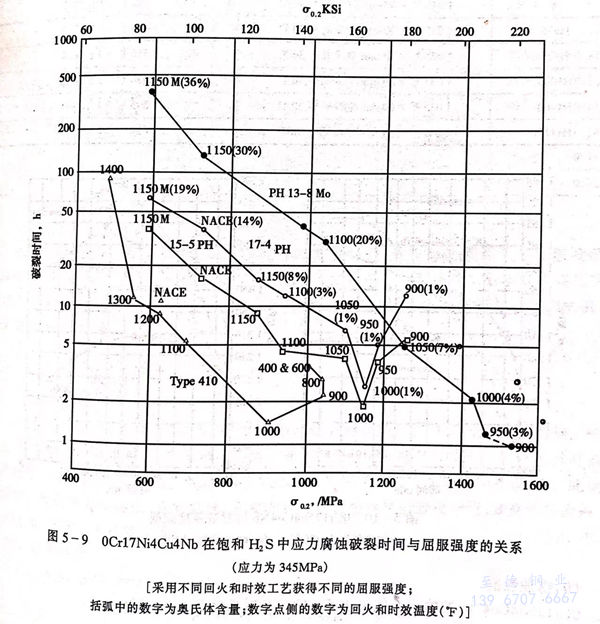

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2，與0Cr17Ni4Cu4Nb相當，在H900狀態鋼的耐蝕性最佳，在A狀態或在≥523℃時效狀態，此鋼具有良好的耐海洋大氣的應力腐蝕性能。在飽和H2S中的應力腐蝕行為見圖5-9。

六、工藝(yi)性能(neng)

  a. 熱加工

  0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹鋼(gang)(gang)的熱(re)(re)加工(gong)溫(wen)度(du)范圍為1000～1205℃，適宜的熱(re)(re)加工(gong)溫(wen)度(du)為1175～1205℃。此鋼(gang)(gang)不(bu)含鐵素(su)體，可以頂鍛(duan)鐓粗和展平鍛(duan)造。鍛(duan)后應快冷到(dao)30℃以下(xia)。

  b. 熱處理(li)

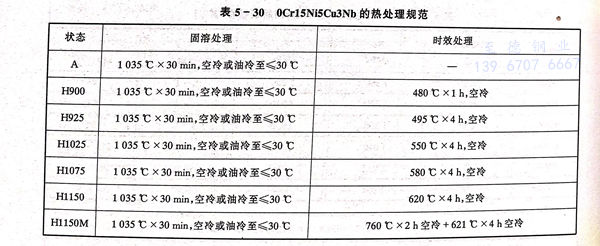

   0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的熱處理規范見表5-30。

   此鋼可在565℃進行氣(qi)體氮化，提高其抗咬死性(xing)(xing)能和耐(nai)磨性(xing)(xing)能，但對耐(nai)蝕性(xing)(xing)不利。

  c. 焊接

   0Cr15Ni5Cu3Nb、15-5PH 不(bu)銹鋼可以成功進行焊接，可采用惰(duo)性氣(qi)體保護(hu)焊和(he)電(dian)(dian)阻焊，不(bu)宜采用氧炔焊。要(yao)求(qiu)與母材等強度應采用W17-4PH焊條，如無此要(yao)求(qiu)亦可采用308型電(dian)(dian)焊條。

七、物理性能

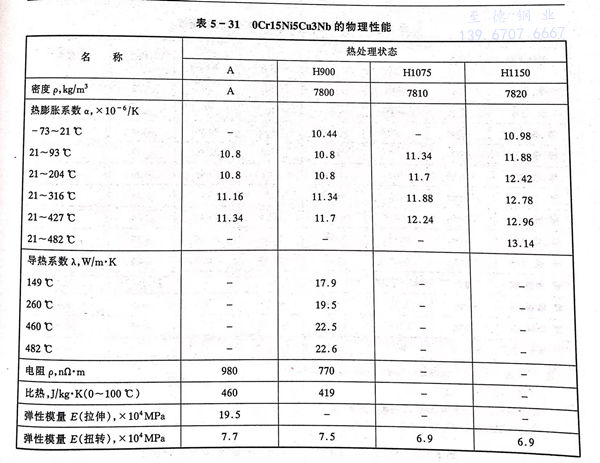

  05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的物理性能見表5-31。

八、應用

   05Cr15Ni5Cu4Nb、0Cr15Ni5Cu3Nb、15-5PH 不銹鋼的典型應用是高韌性高強度飛機部件，閥門部件等。
