沉淀硬(ying)化不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)是一類含沉淀硬(ying)化元素（Cu、Al、Ti、Nb）的(de)鐵(tie)鉻鎳合金，可(ke)以通過熱(re)處(chu)理強(qiang)(qiang)化，此類鋼(gang)(gang)(gang)(gang)具(ju)有高強(qiang)(qiang)度、足(zu)夠的(de)韌性和適宜的(de)耐(nai)蝕性。主要(yao)應用于宇航(hang)工業(ye)和一些高技術(shu)產業(ye)。 沉淀硬(ying)化不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)可(ke)區分為(wei)馬(ma)氏(shi)體(ti)(ti)(ti)、半(ban)奧氏(shi)體(ti)(ti)(ti)和奧氏(shi)體(ti)(ti)(ti)沉淀硬(ying)化不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)三種(zhong)主要(yao)類型，近(jin)年(nian)來(lai)(lai)又出(chu)現(xian)了鐵(tie)素體(ti)(ti)(ti)沉淀硬(ying)化不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)。在馬(ma)氏(shi)體(ti)(ti)(ti)沉淀不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)中，基于馬(ma)氏(shi)體(ti)(ti)(ti)時效(xiao)鋼(gang)(gang)(gang)(gang)的(de)經驗(yan)，近(jin)年(nian)來(lai)(lai)出(chu)現(xian)了馬(ma)氏(shi)體(ti)(ti)(ti)時效(xiao)不銹(xiu)(xiu)鋼(gang)(gang)(gang)(gang)，與(yu)前者比較，后者碳含量較低，其強(qiang)(qiang)化手(shou)段主要(yao)是靠金屬(shu)間(jian)化合物析出(chu)，且熱(re)處(chu)理簡單。
0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼是一種在馬(ma)氏體基體上析出Cr2N強化的半(ban)奧氏體香蕉視頻app破解碼:沉淀硬化不銹鋼。它具(ju)有高的(de)(de)強(qiang)度(du)和良好(hao)的(de)(de)韌(ren)性，適(shi)宜制作(zuo)中溫(wen)高強(qiang)度(du)部(bu)件。
一、化(hua)學成分
0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的化(hua)學成分見表5-98。
二、室溫力(li)學性能

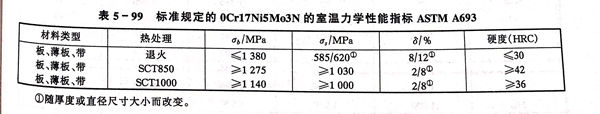

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的室溫力學性能指(zhi)標見表(biao)5-99。

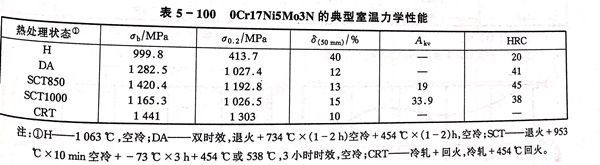

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹鋼的典型室溫力學(xue)性能指標(biao)見表5-100。
三(san)、疲勞性能

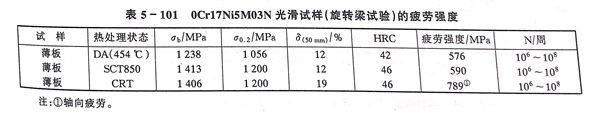

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼(gang)的疲勞(lao)性能見表 5-101 。
四、高溫(wen)力學性能

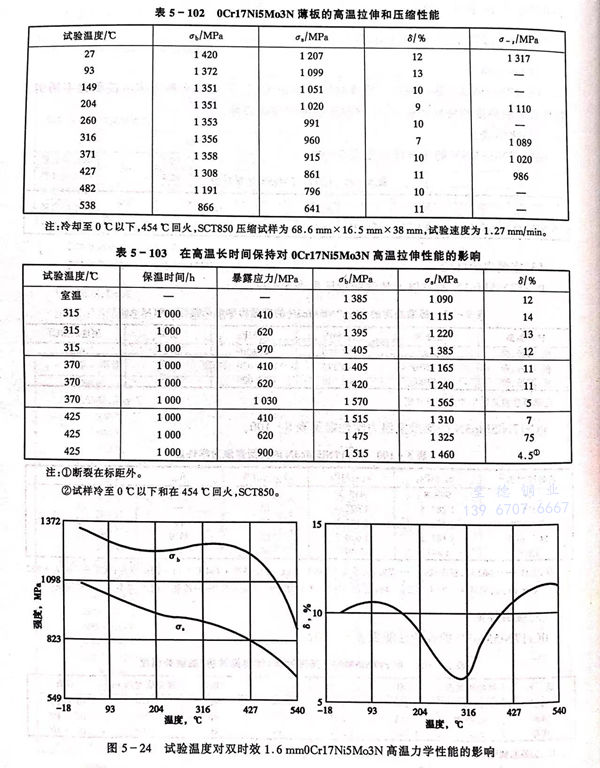

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、 AM350 不銹鋼的拉伸性能與(yu)熱(re)處理條件(jian)(jian)相關，并取決于試驗條件(jian)(jian)，見表5-102、表5-103和圖5-24。
退火態薄板的高溫承載強(qiang)度見圖 5-25 和(he) 表 5-104 。
0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的高(gao)溫剪(jian)切(qie)強(qiang)度見表 5-105 和 圖 5-26 。

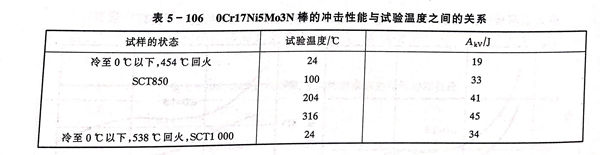

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的高溫沖擊性能見表 5-106。
溫(wen)度對0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的硬度的影響見圖 5-27 。

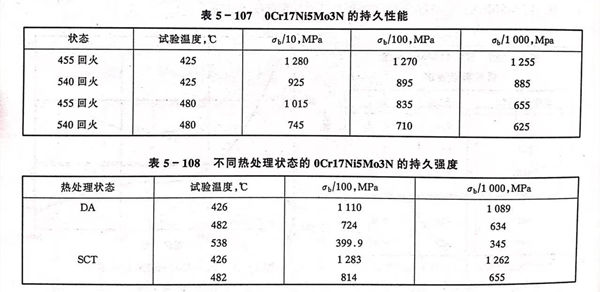

持久性能見表 5-107 和 5-108 。

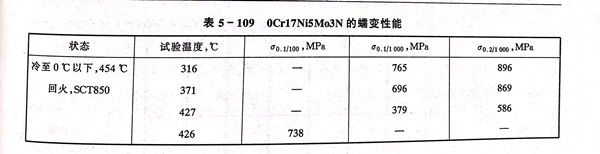

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹(xiu)鋼的蠕變性能見表 5-109 。
五、低溫性能

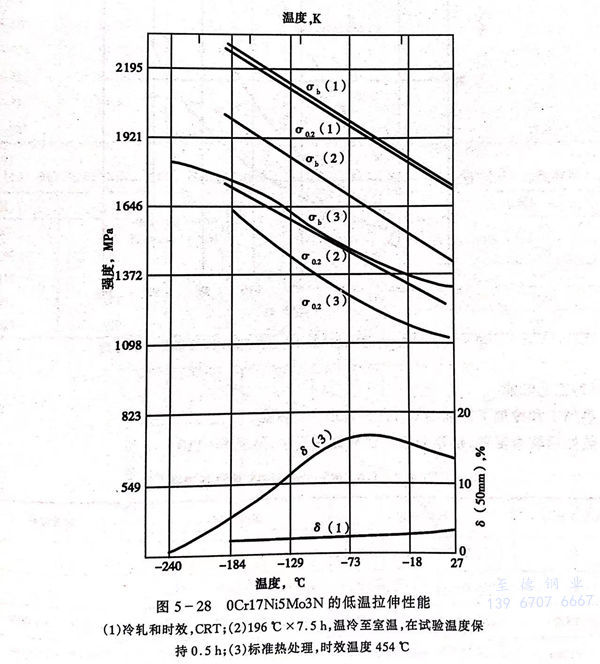

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼(gang)的低溫拉伸性(xing)能和沖(chong)擊性(xing)能見圖 5-28 和 圖 5-29 。
六、耐蝕性
鋼的耐蝕性類似或略優于0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼，可參效0Cr15Ni7Mo2Al的數據。
七、工藝(yi)性能
熱(re)加(jia)工和(he)冷加(jia)工性能(neng)與0Cr15Ni7Mo2Al 不銹(xiu)鋼相(xiang)近。

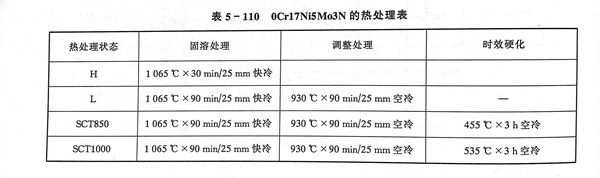

熱(re)處理(li)較為復(fu)雜，推薦采用下述熱(re)處理(li)程序，見表5-110。
可采用焊接奧氏體不(bu)銹鋼的方法進行焊接。通常在退火狀態下焊接。焊接金屬宜使用與母材同成分的材料，如果對韌性的要求高于對強度的要求，可采用308、309或310作為焊接材料，建采焊后采用950℃退火處理，這樣可獲得最佳的性能，焊接接頭效率可達90％～95％。對于退火和硬化的材料宜采用電阻焊。
八、物理(li)性能

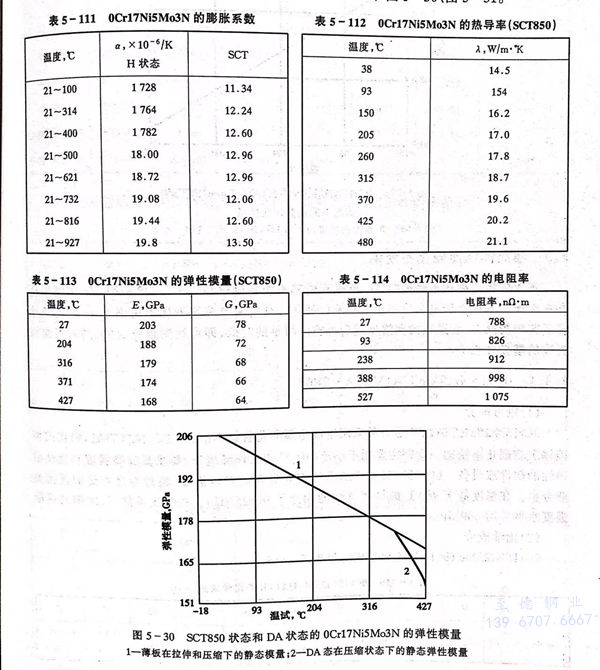

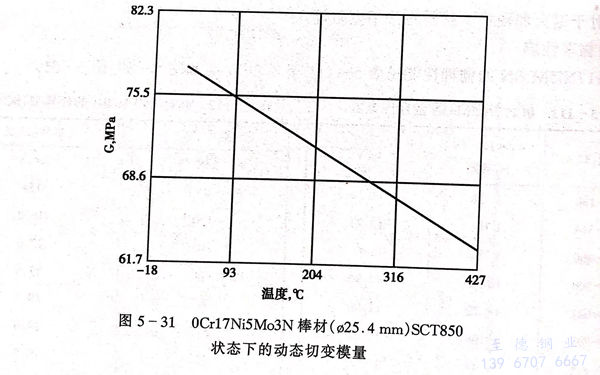

0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不銹鋼的物理(li)性能見表(biao)5-111至(zhi)表(biao)5-114和(he)圖5-30、圖5-31。
九、應用
0Cr17Ni5Mo3N、09Cr17Ni5Mo3N、AM350 不(bu)銹(xiu)鋼主要(yao)(yao)應用于要(yao)(yao)求高(gao)強(qiang)度并且有適(shi)度耐蝕性(xing)的結構(gou)部件和裝備。如壓力容(rong)器、飛(fei)機(ji)水(shui)管；飛(fei)行器結構(gou)骨架(jia)，如艙壁、隔板和加強(qiang)桿肋板；噴氣發動機(ji)壓縮(suo)機(ji)葉片和高(gao)溫彈(dan)簧等。
