香蕉视频app破解码

04Cr13Ni8Mo2Al、PH13-8Mo、0Cr13Ni8Mo2Al

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼是(shi)一種采用雙真空冶(ye)煉的高強度(du)馬氏體香蕉視頻app破解碼:沉淀硬化不銹鋼。此鋼(gang)的(de)突出特點(dian)是除高(gao)的(de)強度(du)外(wai)，尚具有(you)優良(liang)的(de)斷裂(lie)韌性，良(liang)好的(de)橫向力(li)學性能(neng)和(he)在(zai)海(hai)洋環境中的(de)耐(nai)應力(li)腐(fu)蝕性能(neng)。為(wei)準確控制(zhi)合金(jin)成分(fen)，減少鋼(gang)中氣體含量(liang)，提高(gao)鋼(gang)的(de)純潔度(du)，在(zai)生產中應采用(yong)VIM＋VAR雙真(zhen)空冶煉工藝。由于(yu)鋼(gang)的(de)良(liang)好綜合性能(neng)，已廣泛應用(yong)于(yu)宇(yu)航、核反應堆和(he)石油(you)化工等領(ling)域，如冷(leng)頂鐓和(he)機(ji)加(jia)工緊固件(jian)，飛(fei)機(ji)部(bu)件(jian)，反應堆部(bu)件(jian)以及石油(you)化工裝備。

一、化學成分

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的化(hua)學成分見表5-51。

二、室溫力學性能

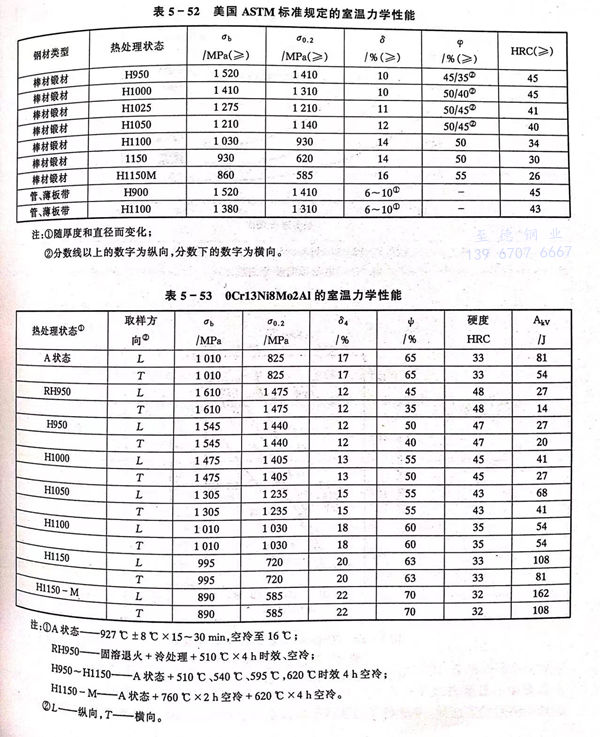

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的室溫力(li)學性(xing)能標準規定(ding)值和(he)實測值分別見表 5-52 和(he) 表 5-53。

三(san)、疲勞(lao)和斷裂韌性

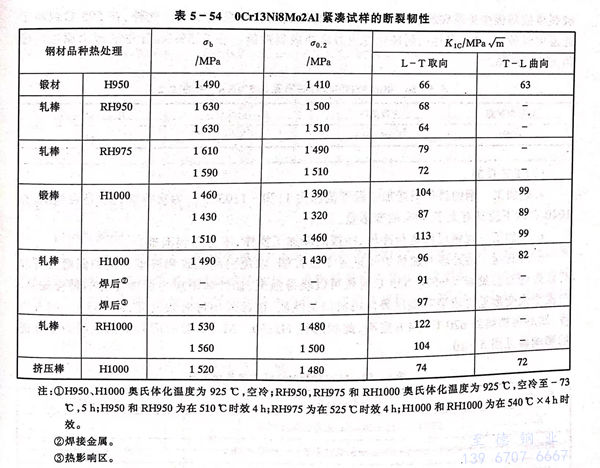

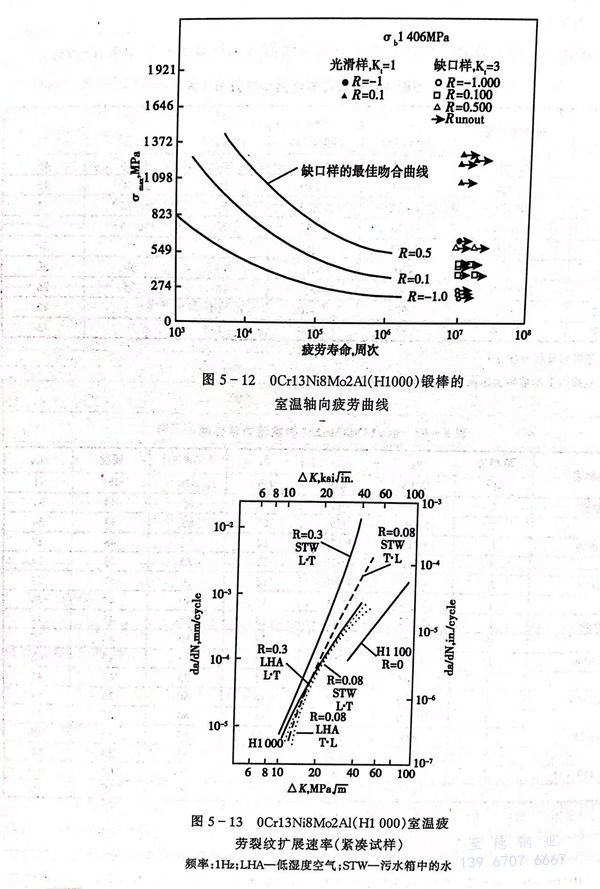

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的軸向疲(pi)勞性能(neng)和(he)裂紋擴展速率(lv)分別(bie)見(jian)圖 5-12 和(he) 圖 5-13 。緊湊試樣的斷(duan)裂韌性數據(ju)見(jian)表 5-54 。

四(si)、高溫力學性(xing)能(neng)

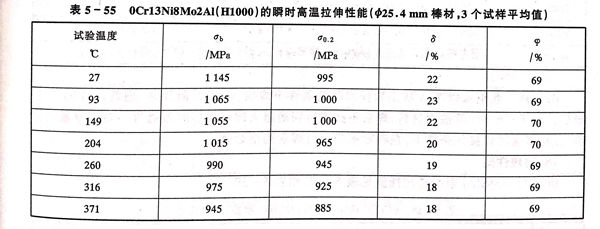

  H1000 狀態的(de) 0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼(gang)的(de)高(gao)溫瞬時拉伸性能見表(biao)5-55。

五(wu)、耐蝕性

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2馬氏體不銹鋼，在某些環境下低于05Cr17Ni4Cu4Nb。同其他沉淀硬化不銹鋼一樣，在完全硬化狀態其耐蝕性最佳。盡管在苛刻試驗條件下，此鋼在低于565℃的各種溫度時效下對氫脆有些敏感，但在實際使用中氫脆破裂事故卻很少見。在595℃以上溫度時效對氫致裂紋是免役的。此外，在595℃或高于此溫度時效，它具有最佳的耐硫化物應力腐蝕破裂性能。在3.5％NaCl中的應力腐蝕門檻值見表5-56。

六、工藝性能

 a. 熱加工

   04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的最佳鍛造加工溫(wen)度范圍(wei)為1170～1205℃。為獲得細化的晶粒組織，在1040℃以(yi)下應具有(you)大(da)于50％的變形量。

  b. 冷(leng)加工

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、 PH13-8Mo 不(bu)銹鋼可(ke)以進行冷軋、冷拔的冷加工操作，不(bu)會(hui)遇(yu)到困難。

  c. 熱(re)處理

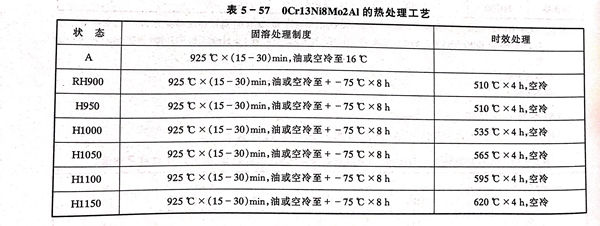

   熱(re)處(chu)理(li)的(de)(de)加(jia)熱(re)爐氣氛應予以控(kong)制，以免引起脫碳(tan)和(he)滲碳(tan)。鋼(gang)的(de)(de)固溶(rong)處(chu)理(li)和(he)時(shi)效處(chu)理(li)工藝(yi)見表5-57。535℃時(shi)效可以獲得強(qiang)度、韌(ren)性(xing)和(he)耐應力(li)腐蝕性(xing)能(neng)的(de)(de)最(zui)佳(jia)配(pei)合(he)。為便(bian)于大變形量冷(leng)(leng)成型和(he)提供(gong)最(zui)佳(jia)機(ji)械加(jia)工性(xing)能(neng)，推薦采用過時(shi)效處(chu)理(li)，即760℃×2h空(kong)冷(leng)(leng)，然后再加(jia)熱(re)到620℃×4h空(kong)冷(leng)(leng)，此狀態稱H1150-M。時(shi)效時(shi)間對鋼(gang)的(de)(de)室(shi)溫(wen)力(li)學性(xing)能(neng)的(de)(de)影響參見圖5-10。

  d. 焊(han)接

  此鋼可以在A狀態和任何時效(xiao)條件(jian)下焊接，不需焊前(qian)(qian)預熱，通常(chang)以TIG工藝最佳。對(dui)于＜6mm薄截(jie)面(mian)材料，焊后不必進(jin)行固(gu)溶退火即(ji)可進(jin)行時效(xiao)處理(li)。對(dui)于厚截(jie)面(mian)材料，在經多道(dao)次焊接的條件(jian)下，在時效(xiao)前(qian)(qian)應進(jin)行焊后固(gu)溶處理(li)。

七(qi)、物理(li)性能(neng)

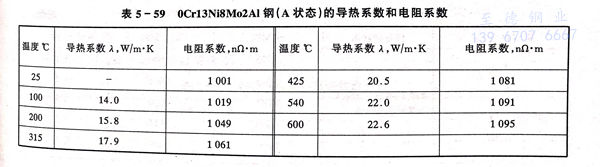

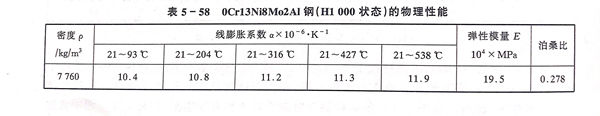

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼(gang)的物(wu)理性能見表5-58和(he)表5-59。
