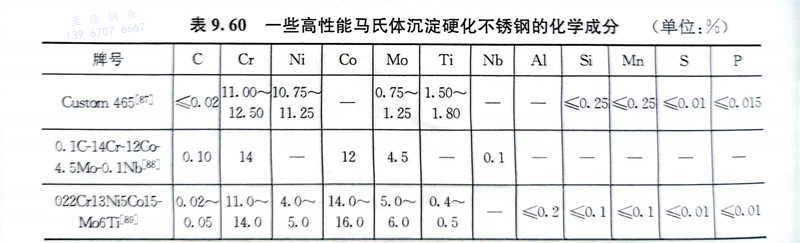

沉(chen)淀(dian)(dian)(dian)硬(ying)化(hua)不銹(xiu)(xiu)鋼(gang)是一(yi)(yi)類(lei)含(han)沉(chen)淀(dian)(dian)(dian)硬(ying)化(hua)元(yuan)素(Cu、Al、Ti、Nb)的(de)鐵(tie)(tie)鉻鎳合金,可以通(tong)過熱(re)處(chu)理強(qiang)化(hua),此類(lei)鋼(gang)具有(you)高(gao)強(qiang)度、足夠的(de)韌性和適宜的(de)耐蝕性。主要(yao)應用于宇航工業(ye)和一(yi)(yi)些高(gao)技術產業(ye)。 沉(chen)淀(dian)(dian)(dian)硬(ying)化(hua)不銹(xiu)(xiu)鋼(gang)可區分為馬氏(shi)體(ti)(ti)、半(ban)奧氏(shi)體(ti)(ti)和奧氏(shi)體(ti)(ti)沉(chen)淀(dian)(dian)(dian)硬(ying)化(hua)不銹(xiu)(xiu)鋼(gang)三種主要(yao)類(lei)型,近年(nian)來又出(chu)現了鐵(tie)(tie)素體(ti)(ti)沉(chen)淀(dian)(dian)(dian)硬(ying)化(hua)不銹(xiu)(xiu)鋼(gang)。在馬氏(shi)體(ti)(ti)沉(chen)淀(dian)(dian)(dian)不銹(xiu)(xiu)鋼(gang)中,基于馬氏(shi)體(ti)(ti)時效(xiao)鋼(gang)的(de)經驗,近年(nian)來出(chu)現了馬氏(shi)體(ti)(ti)時效(xiao)不銹(xiu)(xiu)鋼(gang),與前者比(bi)較,后者碳(tan)含(han)量較低,其強(qiang)化(hua)手段主要(yao)是靠(kao)金屬間(jian)化(hua)合物(wu)析出(chu),且(qie)熱(re)處(chu)理簡單。

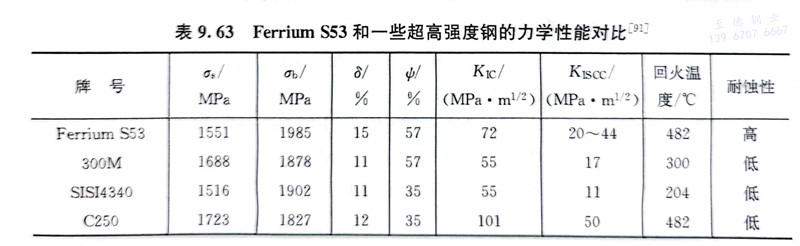

Ferrium S53是20世紀末由美國(guo)Qust Tak公司(si)基于(yu)計算的(de)(de)(de)(de)材料(liao)設計技術(shu)(shu)研發出的(de)(de)(de)(de)一(yi)種馬(ma)氏體(ti)沉淀硬化不(bu)銹(xiu)鋼(gang),Carpenter技術(shu)(shu)公司(si)提供產品,用(yong)以(yi)滿足(zu)美國(guo)航母(mu)艦(jian)載(zai)機用(yong)的(de)(de)(de)(de)高(gao)強、高(gao)韌且(qie)在海洋(yang)大氣環(huan)境(jing)下使用(yong)的(de)(de)(de)(de)超(chao)高(gao)強度不(bu)銹(xiu)鋼(gang)。航母(mu)艦(jian)載(zai)機關鍵結構件常用(yong)300M、Aermet 100等超(chao)高(gao)強度鋼(gang)制作(zuo),但(dan)這(zhe)類鋼(gang)很容易受腐蝕,都(dou)必須采用(yong)嚴重(zhong)危害(hai)環(huan)境(jing)且(qie)費用(yong)昂貴的(de)(de)(de)(de)氰化鍍鎘工藝,還需長期維修,而Ferrium S53的(de)(de)(de)(de)力學性能(neng)等于(yu)或優于(yu)傳統(tong)的(de)(de)(de)(de)超(chao)高(gao)強度鋼(gang),如300M和SISI4340(表9.63),且(qie)耐(nai)蝕性能(neng)顯著高(gao)于(yu)300M和SISI4340。
Ferrium S53 鋼采(cai)用(yong)雙(shuang)真空冶煉,以保持高的(de)純(chun)潔度(du)。該鋼一(yi)般使(shi)用(yong)精鍛(duan)機開坯(pi),部件則使(shi)用(yong)模鍛(duan)成(cheng)形(xing)。
Ferrium S53鋼的(de)(de)熱處理(li)(li)工藝采用真(zhen)空淬(cui)火(huo)和(he)真(zhen)空回(hui)火(huo)以防止(zhi)表面(mian)脫碳,推薦的(de)(de)淬(cui)火(huo)加熱溫(wen)度(du)為(1085±15)℃,保溫(wen)時間為1h,在油中淬(cui)火(huo),冷至室溫(wen)后(hou)進行-73℃或更低溫(wen)度(du)的(de)(de)冷處理(li)(li),時間為1~3h,冷處理(li)(li)后(hou)在空氣中回(hui)溫(wen)至室溫(wen),目(mu)的(de)(de)是(shi)使(shi)馬氏(shi)體盡可能轉變完全。實際上經過(guo)上述處理(li)(li)后(hou),鋼中仍存在少量殘余(yu)奧氏(shi)體,然后(hou)回(hui)火(huo)2次。

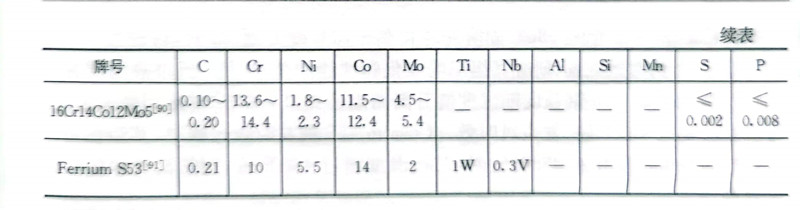

Ferrium S53鋼的二次強化主要依靠回火時析出與基體共格的納米級M2C型碳化物,這主要依靠鉬、鎢、釩含量的合理設計;鈷和鎳的含量可以控制Ms點的溫度,使鋼在淬火后獲得盡可能多的高位錯密度的板條馬氏體組織。
第一次的回火溫度為500℃(3h),油中冷卻,再在-73℃或更低溫度進行冷處理,時間為1~3h,冷處理后在空氣中回溫至室溫。回火過程中在430℃以上開始析出強化相M2C型碳化物,強度和硬度在回火溫度為490℃左右達到峰值。在回火過程中殘余奧氏體逐漸分解和減少并轉化為細小的薄膜狀,在490℃以上開始,逆轉變奧氏體薄膜在馬氏體板條間形成,更高溫度回火時將出現M23C6型碳化物,鋼的強度下降。第二次回火的目的是使組織穩定,回火溫度為482℃(12h),在空氣中冷卻。
Ferrium S53鋼不但有高的強度和韌性,其疲勞性能和缺口疲勞性能也優于300M鋼。該鋼的成分設計可使其在腐蝕環境下生成結構為尖晶石的鈍態氧化膜中富集盡可能多的鉻,析出的M2C型碳化物的尺寸應小于鈍化膜的厚度。Ferri-um S53鋼在海水和海洋大氣中具有高的耐蝕性和耐應力腐蝕性能,其耐蝕性能相當于15-5PH H900鋼。
Ferrium S53鋼已用于包括飛(fei)機起落架在(zai)內的多種重要部件。
