香蕉视频app破解码

022Cr12Ni9Cu2NbTi、Custom 455、00Cr12Ni8Cu2TiNb

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼是一種超低碳型馬氏體沉淀硬化不銹鋼(gang)，固溶處理后單次時效即可獲得高的屈服強度與高的塑韌性的良好配合。此外(00Cr12Ni8Cu2TiNb) Custom 455 不銹鋼具有良好的耐蝕性，尤其是耐應力腐蝕性能。此鋼長時服役溫度為450℃，瞬時使用溫度可達800℃。00Cr12Ni8Cu2TiNb 不銹鋼具有良好的工藝性能，易于生產棒、絲、板、帶和鑄件等冶金產品。在零部件制造過程中易于成形、加工和焊接。它主要應用于要求耐蝕不銹的承力部件。

一、化(hua)學成分(fen)

 00Cr12Ni8Cu2TiNb、 Custom 455 不銹鋼的(de)化學成分見表(biao)5-41。

二、室溫(wen)力學性能

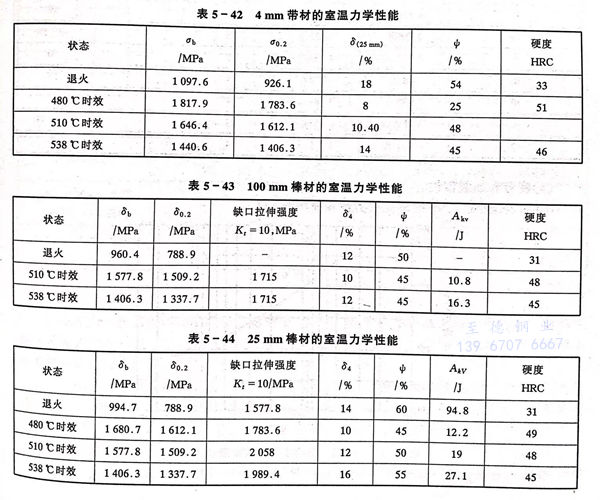

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫力學性能見表5-42至表5-46。

三、疲勞和(he)斷裂韌性

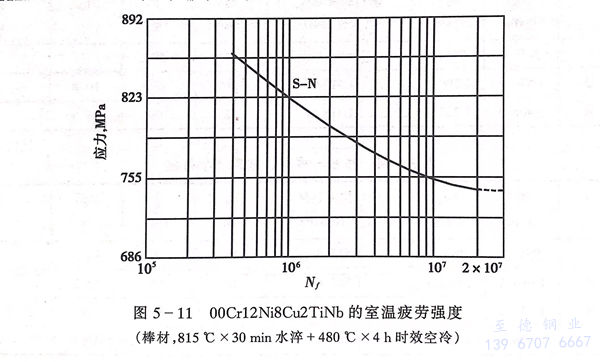

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的室溫疲勞性能見圖 5-11。

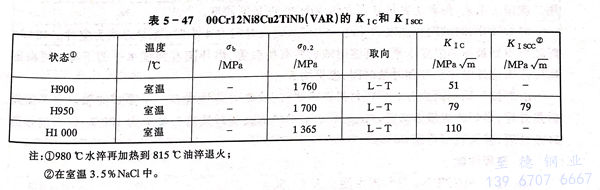

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的斷裂韌性和應力腐蝕門檻值見表 5-47。

四(si)、高溫(wen)力學性(xing)能

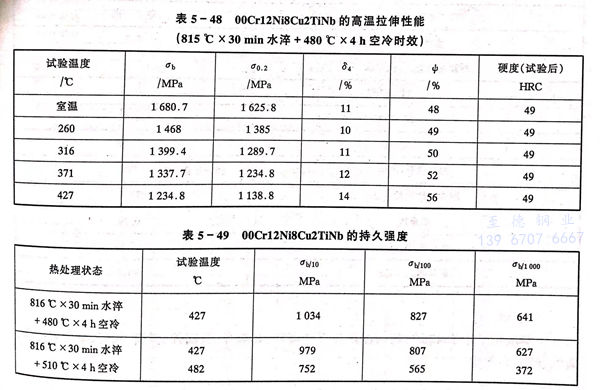

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的高溫瞬時拉伸性能見表 5-48 。持久強度見表 5-49 。

五、工藝性能

  a. 熱(re)加工

   在馬氏體沉淀硬化不銹鋼(gang)中，此(ci)鋼(gang)是屬于最易熱(re)加(jia)(jia)工的(de)(de)一種材(cai)料。熱(re)加(jia)(jia)工溫度范圍為900～1260℃，為獲(huo)(huo)得良好的(de)(de)力學(xue)性能，應在1040～1150℃加(jia)(jia)熱(re)。為了獲(huo)(huo)得細小晶(jing)粒和熱(re)處(chu)理后的(de)(de)最佳性能，終加(jia)(jia)工溫度應在815～950℃。

  b. 冷(leng)加工

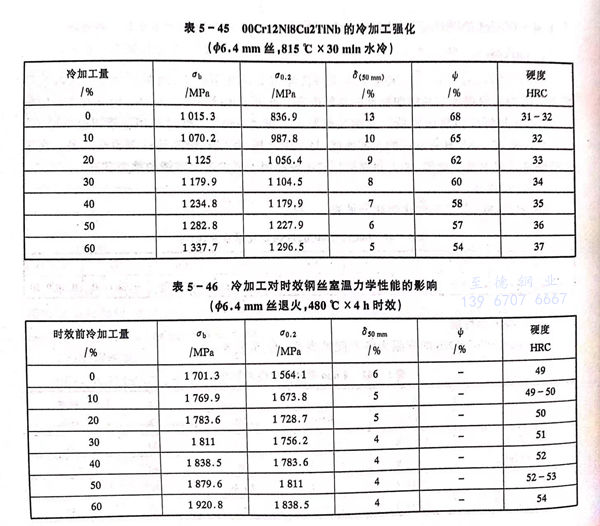

   盡管此鋼(gang)在(zai)退火(huo)狀態下(xia)是馬(ma)氏體組織，但鋼(gang)的(de)(de)硬(ying)度(du)僅為30～35HRC，易于進行冷(leng)(leng)(leng)加工(gong)，鋼(gang)的(de)(de)冷(leng)(leng)(leng)加工(gong)硬(ying)化傾向很低（見表5-45），不需中間退火(huo)即可(ke)進行較(jiao)大(da)變(bian)形量的(de)(de)冷(leng)(leng)(leng)加工(gong)，最終熱處理(li)前(qian)進行冷(leng)(leng)(leng)變(bian)形，可(ke)獲得較(jiao)高的(de)(de)拉伸(shen)強度(du)和屈服強度(du)。

 c. 熱處理

    00Cr12Ni8Cu2TiNb、 Custom 455 不銹鋼的(de)退火和時效處理制度較簡單(dan)。

   退(tui)火：816～843℃×30min，水(shui)冷。對(dui)大截面尺寸(cun)的(de)鋼(gang)材(cai)，為獲(huo)得良好的(de)橫向性(xing)能，可采(cai)用二次(ci)退(tui)火工藝，980℃水(shui)冷后(hou)再加熱到816℃水(shui)冷。對(dui)于(yu)棒、帶等大多數產品沒(mei)有必(bi)要采(cai)用二次(ci)退(tui)火工藝，但此工藝可獲(huo)得大約(yue)30HRC的(de)最(zui)低硬度。

   時(shi)(shi)(shi)效(xiao)硬(ying)化(hua)(hua)：時(shi)(shi)(shi)效(xiao)硬(ying)化(hua)(hua)溫(wen)(wen)度為(wei)480～540℃，時(shi)(shi)(shi)效(xiao)時(shi)(shi)(shi)間為(wei)4小時(shi)(shi)(shi)，冷卻方式為(wei)空冷。480℃時(shi)(shi)(shi)效(xiao)可得到(dao)最高的強度水平(ping)。高溫(wen)(wen)時(shi)(shi)(shi)效(xiao)韌性有所改善，但伴隨著(zhu)強度水平(ping)的下(xia)降。可根據實際需(xu)求(qiu)選擇時(shi)(shi)(shi)效(xiao)溫(wen)(wen)度和時(shi)(shi)(shi)效(xiao)時(shi)(shi)(shi)間，參見(jian)圖5-10。

d. 焊(han)接

  采用同(tong)成分的(de)焊(han)接(jie)材(cai)料進行焊(han)接(jie)，此鋼可焊(han)性優良。不需焊(han)前預熱也不需焊(han)后熱處(chu)理，最好的(de)焊(han)接(jie)方(fang)法為TIG。焊(han)后的(de)帶經退火(huo)和(he)時效接(jie)頭效率(lv)(lv)為100％，焊(han)后的(de)帶經時效處(chu)理，接(jie)頭效率(lv)(lv)可達(da)80％。

六、物理性(xing)能(neng)

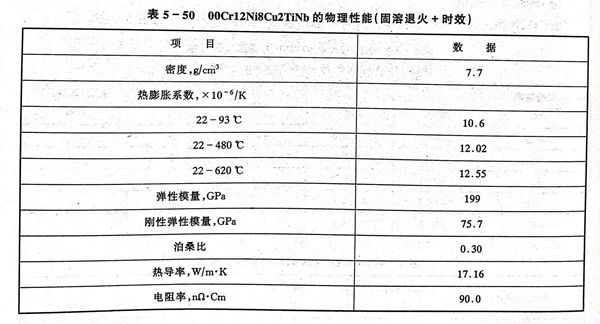

 022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼的物理性能見表5-50。

七、應用

  022Cr12Ni9Cu2NbTi、00Cr12Ni8Cu2TiNb、Custom 455 不銹鋼主要應用于小于425℃的耐蝕高強度零部件，如墊片、緊固件、彈簧、閥門，以及裝配件、高性能軸、齒輪等。
