香蕉视频app破解码

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化香蕉視頻app破解碼:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于香蕉視頻app破解碼:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一、化學成分

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹(xiu)鋼的(de)化學成分見表(biao)5-32。

二、 室溫(wen)力(li)學性能

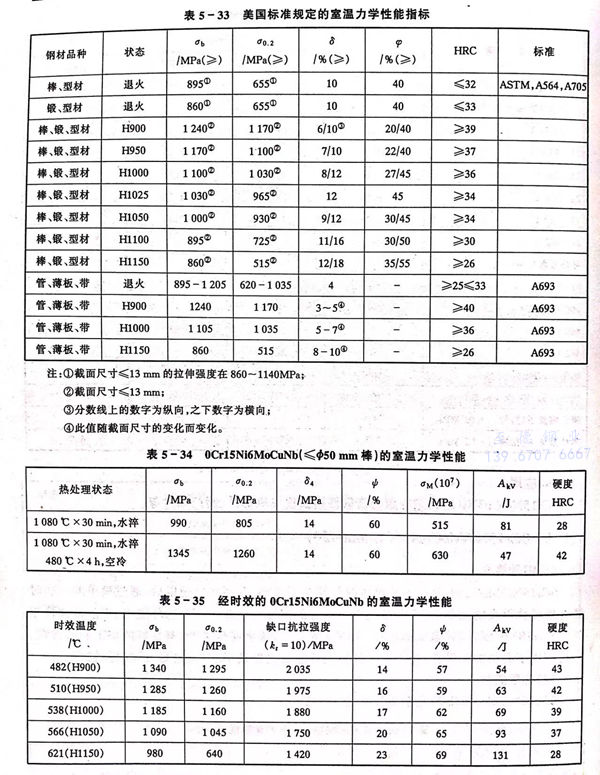

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的室溫力學性能見(jian)表5-33至表5-35。

三、高溫力學性能

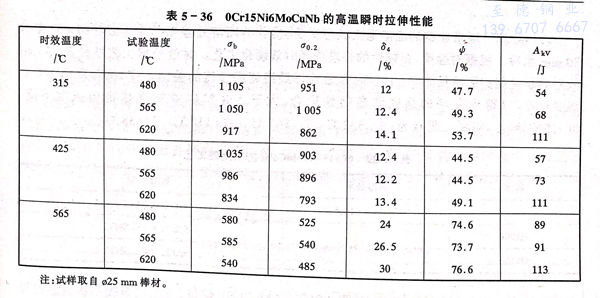

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼的(de)高(gao)溫力學性能見表5-36 。

四(si)、耐蝕性(xing)

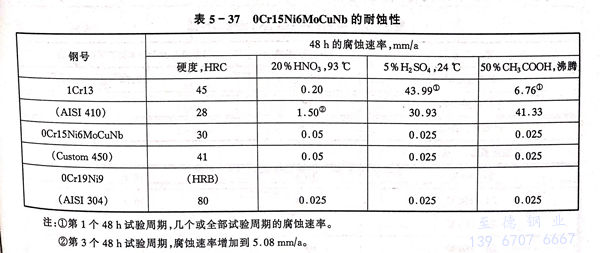

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏體(ti)不(bu)銹鋼，與0Cr19Ni鋼相當（見表5-37）。

五、工藝性能

  a. 熱加工

   此鋼易(yi)于熱(re)(re)加工(gong)，加工(gong)溫(wen)度(du)范圍為900～1260℃，為便于熱(re)(re)加工(gong)并獲(huo)得細小晶粒尺寸，最佳加熱(re)(re)溫(wen)度(du)為1150～1170℃。

  b. 冷加(jia)工

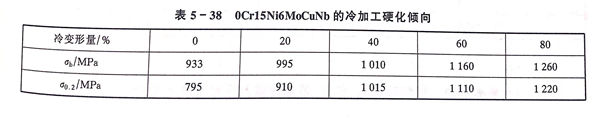

   鋼的冷(leng)加(jia)工硬化傾(qing)向低(di)（見表(biao)5-38），在(zai)不(bu)進行(xing)中間(jian)退火的情(qing)況下能進行(xing)大變(bian)形量冷(leng)加(jia)工。

  c. 熱處理

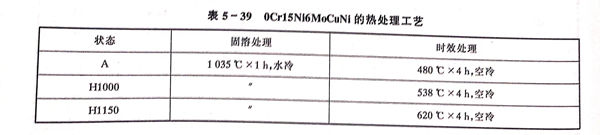

  通常此(ci)鋼的(de)固溶退火狀態(tai)交(jiao)貨，推薦的(de)固溶處理工(gong)藝(yi)為1024～1052℃×30min水冷。根據對強度、塑韌性(xing)的(de)要求選擇時(shi)效硬化工(gong)藝(yi)。時(shi)效處理工(gong)藝(yi)見表5-39，時(shi)效對力學性(xing)能的(de)影響見圖5-10。時(shi)效是獲得(de)最終使用(yong)性(xing)能的(de)關鍵工(gong)序，推薦采用(yong)480℃溫度時(shi)效，以得(de)到(dao)良好的(de)強度和塑韌性(xing)配合(he)，大于538℃時(shi)效韌性(xing)提高但強度下降(jiang)。0Cr15Ni6MoCuNb的(de)臨(lin)界(jie)點為：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊(han)接

  此鋼焊(han)前不需預熱，采用(yong)0Cr15Ni6MoCuNb焊(han)材，可使用(yong)焊(han)接不銹(xiu)鋼各(ge)種(zhong)焊(han)接方(fang)法進行焊(han)接，如要(yao)求達到最佳耐(nai)蝕性，應進行焊(han)后固溶(rong)(rong)退火處理，釬(han)焊(han)溫(wen)度同固溶(rong)(rong)處理溫(wen)度，釬(han)焊(han)料可使用(yong)0Cr19Ni9釬(han)焊(han)料。

六、物理性能

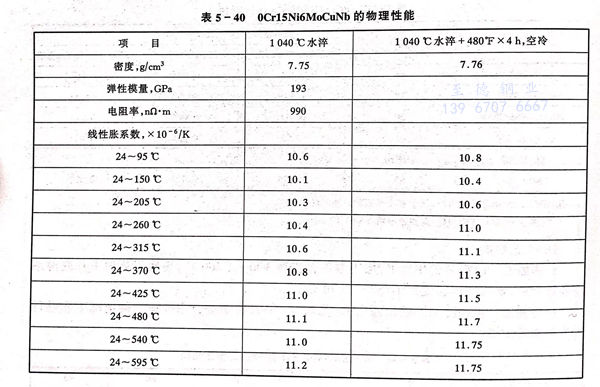

  0Cr15Ni6MoCuNb、 Custom 450 不銹鋼的物理性能見(jian)表5-40。

七、應用

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹鋼主(zhu)要用于(yu)要求耐蝕不(bu)銹性(xing)的齒(chi)輪、彈簧(huang)、緊固件及飛機和透平部件。
